TC2014-2.85VCTTR参数规格_中文资料_数据手册PDF

TC2014-2.85VCTTR概述

50毫安100毫安， 150毫安CMOS LDO，具有关断和参考旁路 50 mA, 100 mA, 150 mA CMOS LDOs with Shutdown and Reference Bypass

PMIC - 稳压器 - 线性正固定 1 输出 50mA SOT-23-5

得捷:
IC REG LINEAR 2.85V 50MA SOT23-5

立创商城:
TC2014-2.85VCTTR

贸泽:
低压差稳压器 50mA LDO

艾睿:
LDO Regulator Pos 2.85V 0.05A Automotive 5-Pin SOT-23A T/R

Allied Electronics:
50mA LDO with Shutdown & V REF Bypass, TC1014 upgrade

安富利:
LDO Regulator Pos 2.85V 0.05A 5-Pin SOT-23A T/R

Chip1Stop:
LDO Regulator Pos 2.85V 0.05A Automotive 5-Pin SOT-23A T/R

TC2014-2.85VCTTR中文资料参数规格

技术参数

输出接口数 1

输入电压DC 2.70V min

输出电压 2.85 V

输出电流 50 mA

耗散功率 0.318 W

静态电流 55.0 µA

输出电容类型 Ceramic

跌落电压 0.045V @50mA

输入电压Max 6 V

输入电压Min 2.7 V

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 318 mW

精度 ±0.4 %

输入电压 ≤6 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3.1 mm

宽度 1.8 mm

高度 1.3 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

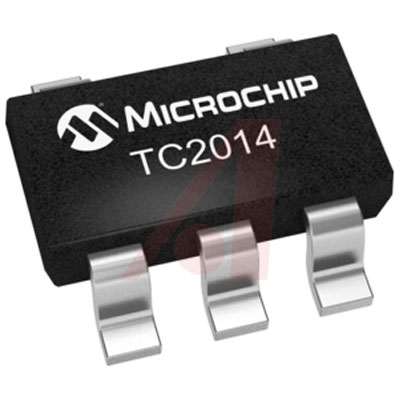

TC2014-2.85VCTTR引脚图与封装图

在线购买TC2014-2.85VCTTR

型号： TC2014-2.85VCTTR

制造商： Microchip 微芯

描述：50毫安100毫安， 150毫安CMOS LDO，具有关断和参考旁路 50 mA, 100 mA, 150 mA CMOS LDOs with Shutdown and Reference Bypass

立即咨询

替代型号TC2014-2.85VCTTR

型号/品牌	代替类型	替代型号对比
TC2014-2.85VCTTR Microchip 微芯	当前型号	当前型号
TC2185-2.85VCTTR 微芯	完全替代	TC2014-2.85VCTTR和TC2185-2.85VCTTR的区别
TC2015-2.85VCTTR 微芯	完全替代	TC2014-2.85VCTTR和TC2015-2.85VCTTR的区别
LD2982AM285R 意法半导体	功能相似	TC2014-2.85VCTTR和LD2982AM285R的区别
