TL2844DRG4参数规格_中文资料_数据手册PDF

TL2844DRG4概述

电流模式PWM控制器 CURRENT-MODE PWM CONTROLLERS

Boost, Flyback, Forward Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 14-SOIC

得捷:
IC REG CTRLR BST FLYBK CM 14SOIC

立创商城:
升降压型升压型 10V~30V 500kHz

艾睿:
Current Mode PWM Controller 0V to 30V 200mA 14-Pin SOIC T/R

Chip1Stop:
Current Mode PWM Controller 0V to 30V 200mA 14-Pin SOIC T/R

Verical:
Current Mode PWM Controller 0V to 30V 200mA 14-Pin SOIC T/R

德州仪器TI:
Economy single ended 500KHz current mode PWM controller with 16V/10V UVLO 50% duty cycle, -40-85C

TL2844DRG4中文资料参数规格

技术参数

频率 500 kHz

输入电压DC 5.50 V

输出电压 0V ~ 30V

输出电流 200 A

供电电流 25 mA

调节输出数 1

上升时间 50 ns

开关频率 500kHz MAX

拓扑结构 Boost, Flyback, Forward

占空比 97 %

最大占空比 48 %

下降时间 50 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

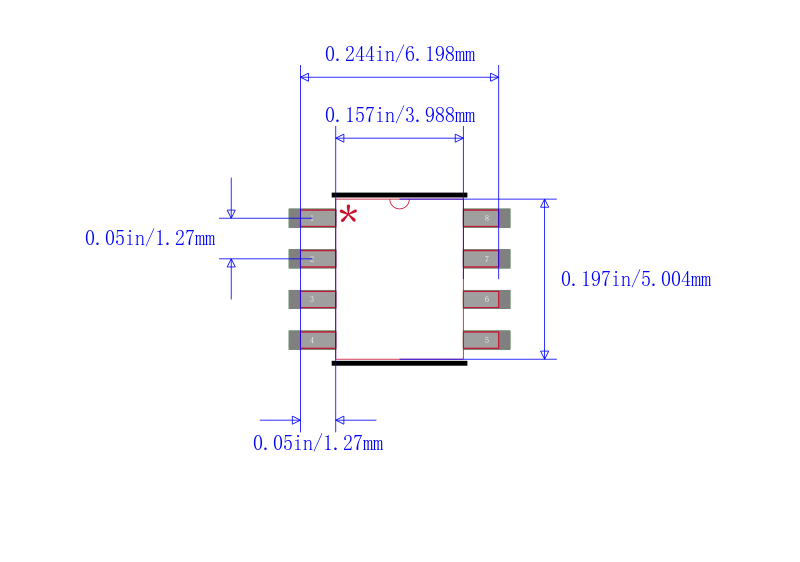

TL2844DRG4引脚图与封装图

在线购买TL2844DRG4

型号： TL2844DRG4

描述：电流模式PWM控制器 CURRENT-MODE PWM CONTROLLERS

替代型号TL2844DRG4
