TC2015-5.0VCTTR参数规格_中文资料_数据手册PDF

TC2015-5.0VCTTR概述

LDO Regulator Pos 5V 0.1A 5Pin SOT-23A T/R

PMIC - 稳压器 - 线性输出 100mA SOT-23-5

得捷:
IC REG LINEAR 5V 100MA SOT23-5

立创商城:
TC2015-5.0VCTTR

艾睿:
LDO Regulator Pos 5V 0.1A Automotive 5-Pin SOT-23A T/R

Allied Electronics:
100mA LDO with Shutdown & V REF Bypass, TC1015 upgrade

安富利:
LDO Regulator Pos 5V 0.1A 5-Pin SOT-23A T/R

TC2015-5.0VCTTR中文资料参数规格

技术参数

输出接口数 1

输入电压DC 2.70V min

输出电压 5 V

输出电流 100 mA

耗散功率 318 mW

静态电流 55.0 µA

输出电容类型 Ceramic

跌落电压 0.09V @100mA

输入电压Max 6 V

输入电压Min 2.7 V

输出电压Min 5 V

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 318 mW

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

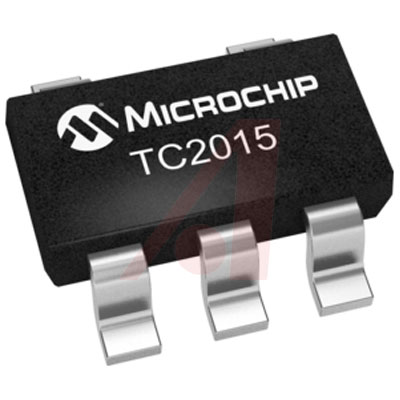

TC2015-5.0VCTTR引脚图与封装图

在线购买TC2015-5.0VCTTR

型号： TC2015-5.0VCTTR

描述：LDO Regulator Pos 5V 0.1A 5Pin SOT-23A T/R

替代型号TC2015-5.0VCTTR
