低输入电压,超低rON的负载开关 LOW INPUT VOLTAGE, ULTRA-LOW rON LOAD SWITCHES
* Integrated P-Channel Load Switch * Input Voltage: 0.9 V to 3.6 V * ON-Resistance Typical Values * rON = 14 mΩ at VIN = 3.6 V * rON = 20 mΩ at VIN = 2.5 V * rON = 33 mΩ at VIN = 1.8 V * rON = 67 mΩ at VIN = 1.2 V * rON = 116 mΩ at VIN = 1.0 V * 2-A Maximum Continuous Switch Current * Quiescent Current: * Typical 78 nA at 1.8 V * Shutdown Current: * Typical 35 nA at 1.8 V * Low Threshold Control Input Enable the use of 1.2 V, 1.8 V, 2.5 V, or 3.3 V Logic * Controlled Slew Rate to Avoid Inrush Currents * tR = 30 µs at VIN = 1.8 V TPS22921/2 * tR = 200 µs at VIN = 1.8 V TPS22922B * Quick Output Discharge TPS22922/2B * ESD Performance Tested Per JESD 22 * 3000-V Human Body Model A114-B, Class II * 1000-V Charged-Device Model C101 * Six Terminal Wafer-Chip-Scale DSBGA Package nominal dimensions shown - see _Mechanical, Packaging, and Orderable Information_ for details * 0.9-mm × 1.4-mm, 0.5-mm Pitch, 0.5 mm Height YZP * 0.9-mm × 1.4-mm, 0.5-mm Pitch, 0.625 mm Height YZT * 0.8-mm × 1.2-mm, 0.4-mm Pitch, 0.5-mm Height YFP
输出接口数 1
输出电流 2 A
供电电流 0.00012 mA
通道数 1
耗散功率 0.645 W
静态电流 200 nA
输出电流Max 2 A
输出电流Min 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 645 mW
电源电压Max 3.6 V
电源电压Min 0.75 V
输入电压 0.9V ~ 3.6V
安装方式 Surface Mount
引脚数 6

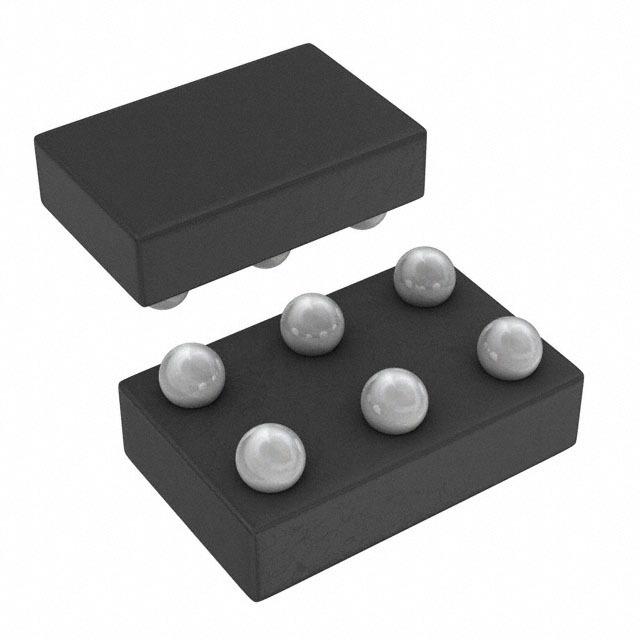

封装 XFBGA-6
封装 XFBGA-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TPS22921YZPR TI 德州仪器 | 当前型号 | 当前型号 |
TPS22922BYFPR 德州仪器 | 完全替代 | TPS22921YZPR和TPS22922BYFPR的区别 |
TPS22922YFPR 德州仪器 | 完全替代 | TPS22921YZPR和TPS22922YFPR的区别 |
TPS22922YZPR 德州仪器 | 类似代替 | TPS22921YZPR和TPS22922YZPR的区别 |
