TLV1117IDCYRG3参数规格_中文资料_数据手册PDF

TLV1117IDCYRG3概述

可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

PMIC - 稳压器 - 线性正可调式输出 800mA SOT-223-4

得捷:
IC REG LIN POS ADJ 800MA SOT223

立创商城:
正 Vin=15V Vout=1.25V 800mA 75dB@120Hz

艾睿:
LDO Regulator Pos 0.8A 4-Pin3+Tab SOT-223 T/R

Verical:
LDO Regulator Pos 0.8A 4-Pin3+Tab SOT-223 T/R

Win Source:
ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

TLV1117IDCYRG3中文资料参数规格

技术参数

输出接口数 1

输出电压 1.25V ~ 13.7V

输出电流 800 mA

静态电流 1.70 mA

输出电容类型 Tantalum

跌落电压 1.1V @100mA,1.2V @800mA,1.15V @500mA

调节输出数 1

输入电压Max 15 V

输入电压Min 2.7 V

输出电流Max 0.8 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 2.7V ~ 15V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

封装 TO-261-4

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

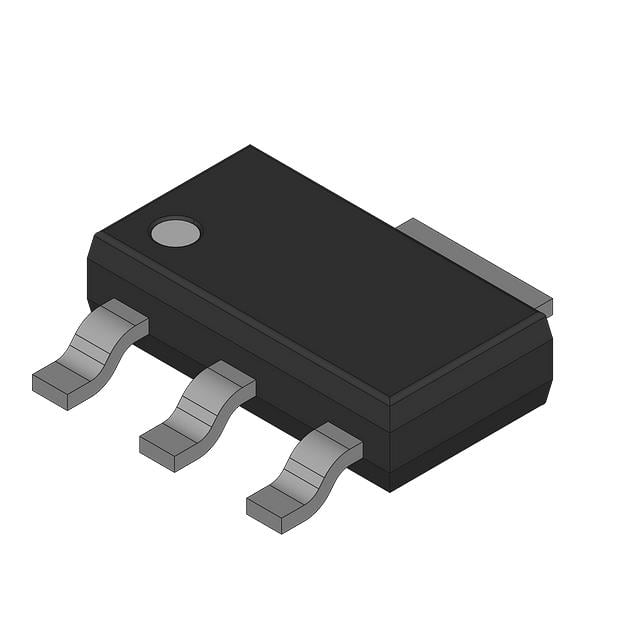

TLV1117IDCYRG3引脚图与封装图

在线购买TLV1117IDCYRG3

型号： TLV1117IDCYRG3

描述：可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

替代型号TLV1117IDCYRG3

型号/品牌	代替类型	替代型号对比
TLV1117IDCYRG3 TI 德州仪器	当前型号	当前型号
LM1117MPX-ADJ/NOPB 德州仪器	类似代替	TLV1117IDCYRG3和LM1117MPX-ADJ/NOPB的区别
REG1117 德州仪器	类似代替	TLV1117IDCYRG3和REG1117的区别
TLV1117IDCYR 德州仪器	类似代替	TLV1117IDCYRG3和TLV1117IDCYR的区别
