TLV1117-50IDCYRG3参数规格_中文资料_数据手册PDF

TLV1117-50IDCYRG3概述

可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

PMIC - 稳压器 - 线性正固定 1 输出 800mA SOT-223-4

得捷:
IC REG LINEAR 5V 800MA SOT223-4

立创商城:
正 Vin=15V Vout=5V 800mA 75dB@120Hz

贸泽:
LDO Voltage Regulators Sgl Output LDO 800mA Fixed Int Crnt limit

艾睿:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R

Chip1Stop:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R

Verical:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R

TLV1117-50IDCYRG3中文资料参数规格

技术参数

输出接口数 1

输入电压DC 15.0V max

输出电压 5 V

输出电流 800 mA

静态电流 15 mA

输出电容类型 Tantalum

跌落电压 1.2 V

调节输出数 1

输入电压Max 15 V

输入电压Min 6.4 V

输出电流Max 0.8 A

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 6.4V ~ 15V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 TO-261-4

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

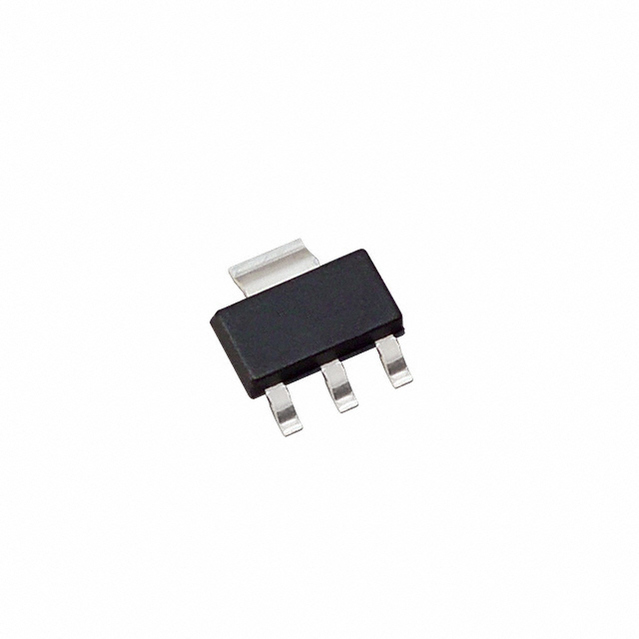

TLV1117-50IDCYRG3引脚图与封装图

在线购买TLV1117-50IDCYRG3

型号： TLV1117-50IDCYRG3

制造商： TI 德州仪器

描述：可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

立即咨询

替代型号TLV1117-50IDCYRG3

型号/品牌	代替类型	替代型号对比
TLV1117-50IDCYRG3 TI 德州仪器	当前型号	当前型号
TLV1117-50IDCYR 德州仪器	完全替代	TLV1117-50IDCYRG3和TLV1117-50IDCYR的区别
LT1117IST-5 凌力尔特	类似代替	TLV1117-50IDCYRG3和LT1117IST-5的区别
TLV1117-50IDCY 德州仪器	功能相似	TLV1117-50IDCYRG3和TLV1117-50IDCY的区别
