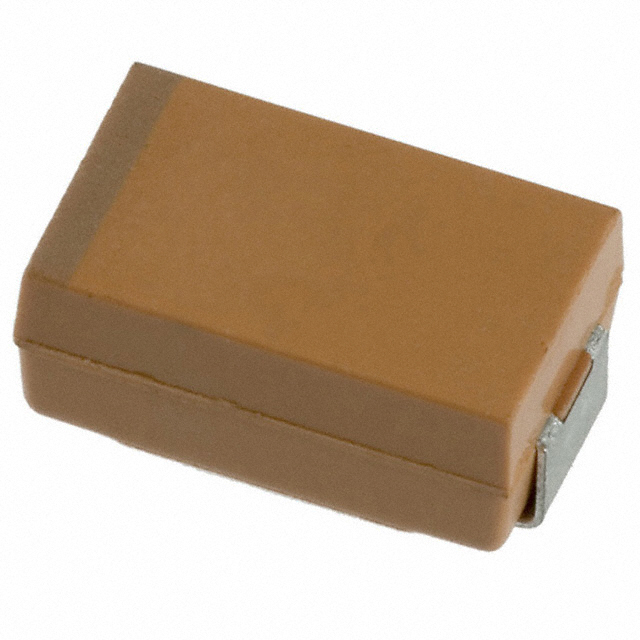

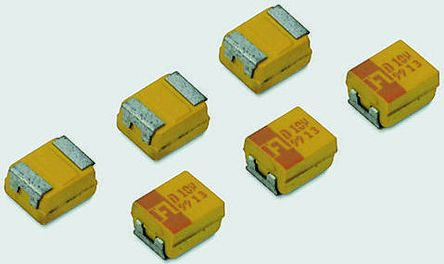

TPS 系列 150 uF ±20 % 16 V 表面贴装 低ESR 钽 贴片电容
TPS 系列 10 至 16V 直流
的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同外壳尺寸选件。
低 ESR（等效串联电阻）
高波纹电流能力
低功率和热消散
尺寸 mm
---
| L | W | H | W1 | A
外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2
A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 6 | 3.2 | 2.6 | 2.2 | 1.3
D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4
W | 6 | 3.2 | 1.5 | 2.2 | 1.3
额定电压DC 16.0 V
电容 150 µF
等效串联电阻ESR 150 mΩ
容差 ±20 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 16 V
安装方式 Surface Mount
引脚数 2

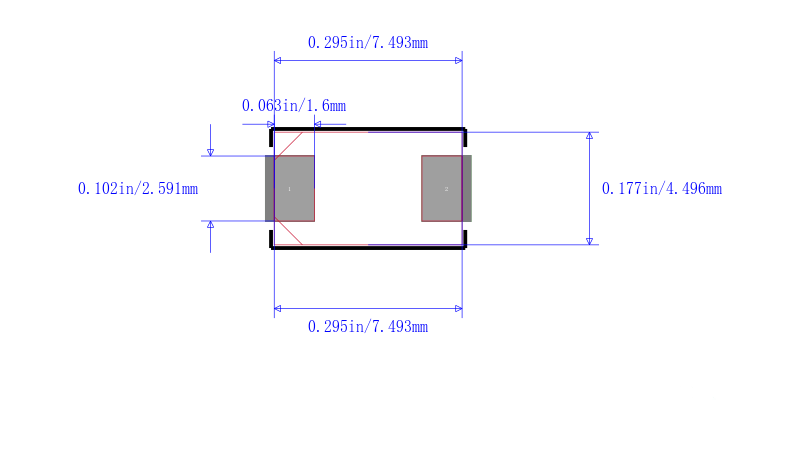

封装 7343
长度 7.3 mm
宽度 4.3 mm
高度 2.9 mm
封装 7343
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 500
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPSD157M016R0150 AVX 艾维克斯 | 当前型号 | 当前型号 |
TPSD157M016H0150 艾维克斯 | 完全替代 | TPSD157M016R0150和TPSD157M016H0150的区别 |
TPSD157K016R0150 艾维克斯 | 类似代替 | TPSD157M016R0150和TPSD157K016R0150的区别 |
1879065-4 泰科 | 功能相似 | TPSD157M016R0150和1879065-4的区别 |
