TPSMC20A参数规格_中文资料_数据手册PDF

TPSMC20A概述

ESD 抑制器/TVS 二极管 1.5kW 20V AEC-Q101 5% Uni-Directional

27.7V Clamp 54.9A Ipp Tvs Diode Surface Mount DO-214AB SMCJ

得捷:
TVS DIODE 17.1VWM 27.7VC DO214AB

贸泽:
ESD 抑制器/TVS 二极管 1.5kW 20V AEC-Q101 5% Uni-Directional

艾睿:
Diode TVS Single Uni-Dir 17.1V 1.5KW Automotive 2-Pin SMC T/R

TME:
Diode: transil; 1.5kW; 20V; 54.9A; unidirectional; ±5%; DO214AB

Verical:
TVS Diode Single Uni-Dir 17.1V 1.5KW Automotive 2-Pin SMC T/R

Win Source:
TVS DIODE 17.1VWM DO-214AB

TPSMC20A中文资料参数规格

技术参数

工作电压 20 V

击穿电压 21 V

钳位电压 27.7 V

测试电流 1 mA

最大正向浪涌电流（Ifsm） 200 A

脉冲峰值功率 1500 W

最小反向击穿电压 19 V

击穿电压 19 V

正向电压Max 3.5 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

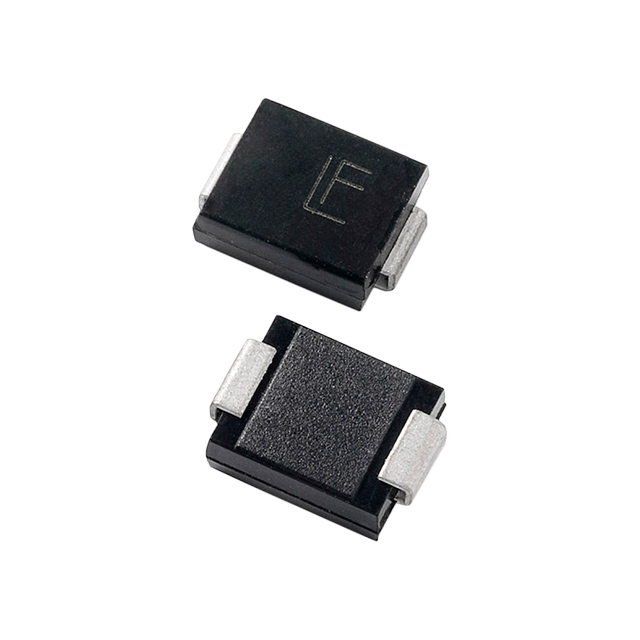

TPSMC20A引脚图与封装图

在线购买TPSMC20A

型号： TPSMC20A

制造商： Littelfuse 力特

描述：ESD 抑制器/TVS 二极管 1.5kW 20V AEC-Q101 5% Uni-Directional

立即咨询

替代型号TPSMC20A

型号/品牌	代替类型	替代型号对比
TPSMC20A Littelfuse 力特	当前型号	当前型号
1.5SMC20A 力特	类似代替	TPSMC20A和1.5SMC20A的区别
1SMC16AT3G 安森美	功能相似	TPSMC20A和1SMC16AT3G的区别
1.5SMC20AT3G 安森美	功能相似	TPSMC20A和1.5SMC20AT3G的区别
