TL431CDBZTG4参数规格_中文资料_数据手册PDF

TL431CDBZTG4概述

可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS

分流器电压基准 IC 36 V ±2.2% SOT-23-3

立创商城:
并联 100mA

德州仪器TI:
Adjustable precision shunt regulator

得捷:
IC VREF SHUNT ADJ 2.2% SOT23-3

艾睿:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin SOT-23 T/R

Verical:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin SOT-23 T/R

TL431CDBZTG4中文资料参数规格

技术参数

容差 ±2.2 %

输入电压DC 2.50V ~ 36.0V

输出电压 2.495V ~ 36V

输出电流 100 mA

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.495 V

输出电流Max 100 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

输入电压 37 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

封装 SOT-23-3

物理参数

工作温度 0℃ ~ 70℃ TA

温度系数 ±34.0 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

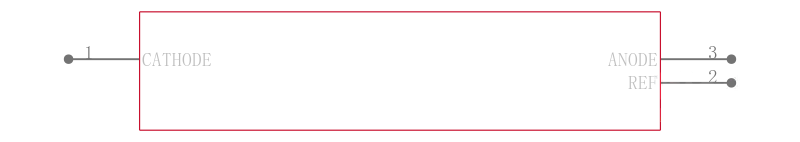

TL431CDBZTG4引脚图与封装图

在线购买TL431CDBZTG4

型号： TL431CDBZTG4

描述：可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS

替代型号TL431CDBZTG4
