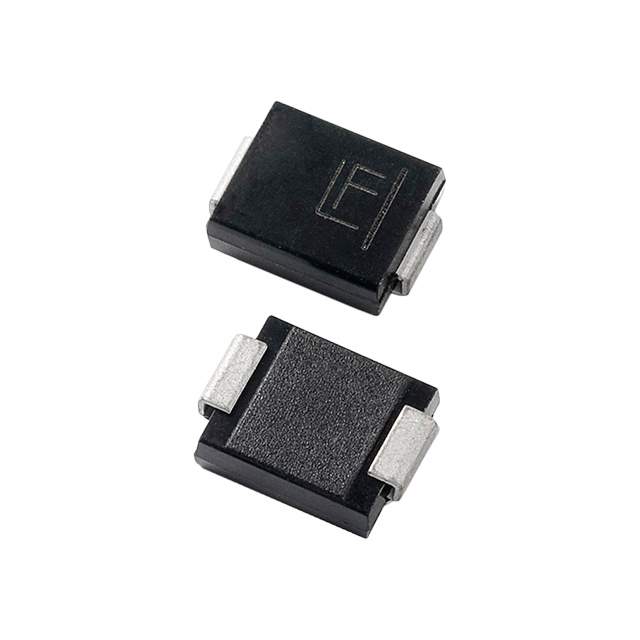

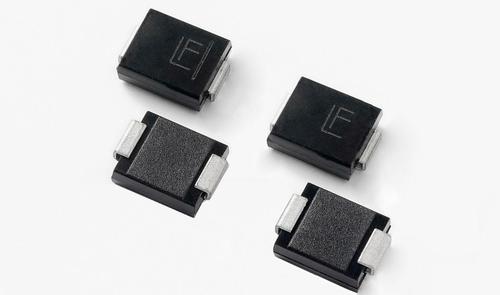

TPSMD14A概述

ESD 抑制器/TVS 二极管 3kW 14V AEC-Q101 5% Uni-Directional

23.2V Clamp 129.3A Ipp Tvs Diode Surface Mount DO-214AB SMCJ

得捷:
TVS DIODE 14VWM 23.2VC DO214AB

立创商城:
Vrwm:14V 3kW

贸泽:
ESD 抑制器/TVS 二极管 3kW 14V AEC-Q101 5% Uni-Directional

艾睿:
Diode TVS Single Uni-Dir 14V 3KW Automotive 2-Pin SMC T/R

Verical:
TVS Diode Single Uni-Dir 14V 3KW Automotive 2-Pin SMC T/R

TPSMD14A中文资料参数规格

技术参数

钳位电压 23.2 V

测试电流 1 mA

最大正向浪涌电流（Ifsm） 300 A

脉冲峰值功率 3000 W

最小反向击穿电压 15.6 V

击穿电压 15.6 V

正向电压Max 3.5 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用汽车级

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买TPSMD14A

型号： TPSMD14A

描述：ESD 抑制器/TVS 二极管 3kW 14V AEC-Q101 5% Uni-Directional
