TPS78230QDRVRQ1参数规格_中文资料_数据手册PDF

TPS78230QDRVRQ1概述

150 - mA的超低静态电流， 1 Î¼A IQ低压降线性稳压器 150-mA, ULTRA-LOW QUIESCENT CURRENT, 1-Î¼A IQ LOW-DROPOUT LINEAR REGULATOR

PMIC - 稳压器 - 线性正固定 1 输出 150mA 6-WSON（2x2）

得捷:
IC REG LINEAR 3V 150MA 6WSON

立创商城:
TPS78230QDRVRQ1

德州仪器TI:
Automotive 150-mA, nano-IQ, low-dropout voltage regulator with enable

艾睿:
LDO Regulator Pos 3V 0.15A Automotive 6-Pin WSON EP T/R

安富利:
LDO Regulator Pos 3V 0.15A 6-Pin WSON EP T/R

TPS78230QDRVRQ1中文资料参数规格

技术参数

输出接口数 1

输出电压 3 V

输出电流 150 mA

供电电流 1.3µA ~ 8µA

耗散功率 1540 mW

静态电流 500 nA

输出电容类型 Ceramic

跌落电压 0.13V @150mA

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2.2 V

输出电压Min 3 V

输出电流Max 0.15 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1540 mW

精度 ±2 %

输入电压 5.5V ~ 2.2V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WDFN-6

外形尺寸

封装 WDFN-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

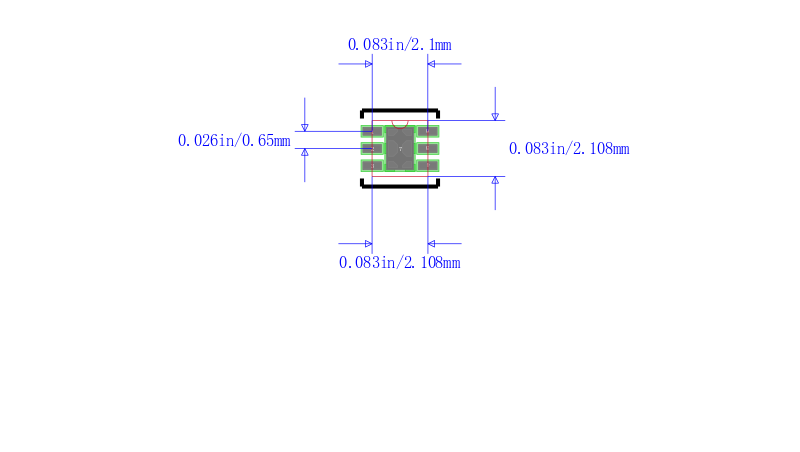

TPS78230QDRVRQ1引脚图与封装图

在线购买TPS78230QDRVRQ1

型号： TPS78230QDRVRQ1

制造商： TI 德州仪器

描述：150 - mA的超低静态电流， 1 Î¼A IQ低压降线性稳压器 150-mA, ULTRA-LOW QUIESCENT CURRENT, 1-Î¼A IQ LOW-DROPOUT LINEAR REGULATOR

立即咨询

替代型号TPS78230QDRVRQ1

型号/品牌	代替类型	替代型号对比
TPS78230QDRVRQ1 TI 德州仪器	当前型号	当前型号
NCP500SQL30T1G 安森美	功能相似	TPS78230QDRVRQ1和NCP500SQL30T1G的区别
ADP151ACPZ-3.0-R7 亚德诺	功能相似	TPS78230QDRVRQ1和ADP151ACPZ-3.0-R7的区别
NCP500SQL30T1 安森美	功能相似	TPS78230QDRVRQ1和NCP500SQL30T1的区别
