TL431BQDCKT

TL431BQDCKT图片1
TL431BQDCKT图片2
TL431BQDCKT图片3
TL431BQDCKT图片4
TL431BQDCKT图片5
TL431BQDCKT图片6
TL431BQDCKT图片7
TL431BQDCKT图片8
TL431BQDCKT图片9
TL431BQDCKT图片10
TL431BQDCKT图片11
TL431BQDCKT概述

可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS

分流器 电压基准 IC ±0.5% SC-70-6


得捷:
IC VREF SHUNT ADJ 0.5% SC70-6


立创商城:
并联 100mA


德州仪器TI:
Adjustable precision shunt regulator


贸泽:
参考电压 Adjustable Precision Shunt Regulator


艾睿:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 6-Pin SC-70 T/R


安富利:
V-Ref Adjustable 2.495V to 36V 100mA 6-Pin SC-70 T/R


Chip1Stop:
Shunt Voltage Reference Adjustable Precision Shunt Regulator V-Ref Adjustable 2.495V to 36V 100mA 6-Pin SC-70 T/R


Verical:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 6-Pin SC-70 T/R


Newark:
# TEXAS INSTRUMENTS  TL431BQDCKT  Voltage Reference, Precision, Shunt - Adjustable, TL431 Series, 2.495V to 36V, SC-70-6


DeviceMart:
IC VREF SHUNT PREC ADJ SC70-6


TL431BQDCKT中文资料参数规格
技术参数

容差 ±0.5 %

输入电压DC 2.50V ~ 36.0V

输出电压 2.495V ~ 36V

输出电流 100 mA

通道数 1

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.495 V

输出电流Max 100 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±0.5 %

输入电压 37 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃ TA

温度系数 ±92 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

TL431BQDCKT引脚图与封装图
TL431BQDCKT引脚图
TL431BQDCKT封装图

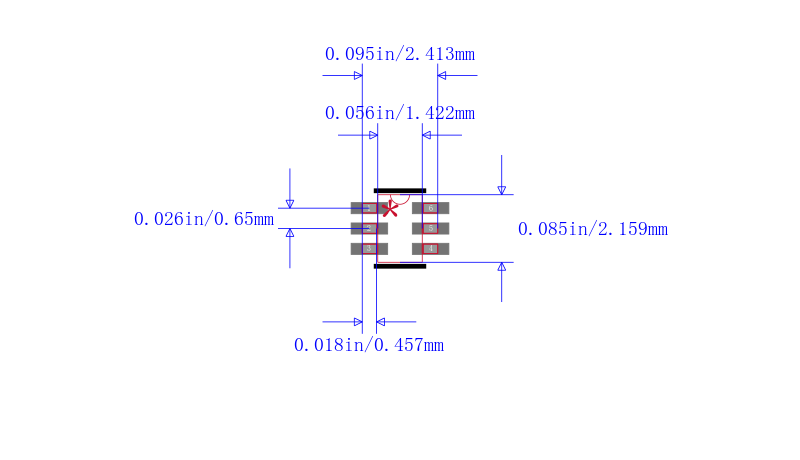

TL431BQDCKT封装焊盘图
在线购买TL431BQDCKT
型号: TL431BQDCKT
制造商: TI 德州仪器
描述:可调式精密并联稳压器 ADJUSTABLE PRECISION SHUNT REGULATORS
替代型号TL431BQDCKT
型号/品牌 代替类型 替代型号对比

TL431BQDCKT

TI 德州仪器

当前型号

当前型号

TL431BQDCKR

德州仪器

完全替代

TL431BQDCKT和TL431BQDCKR的区别

TL431BQDCKTG4

德州仪器

完全替代

TL431BQDCKT和TL431BQDCKTG4的区别

TL431BQDCKTE4

德州仪器

类似代替

TL431BQDCKT和TL431BQDCKTE4的区别
