TLVH431QDBZTG4参数规格_中文资料_数据手册PDF

TLVH431QDBZTG4概述

低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

分流器电压基准 IC ±1.5% SOT-23-3

德州仪器TI:
1.5% low-voltage wide-operating current adjustable precision shunt regulator

得捷:
IC VREF SHUNT ADJ 1.5% SOT23-3

贸泽:
Voltage References Lo-Vtg Adj Precision Shunt Regulator

艾睿:
V-Ref Adjustable 1.24V to 18V 70mA 3-Pin SOT-23 T/R

Chip1Stop:
V-Ref Adjustable 1.24V to 18V 70mA 3-Pin SOT-23 T/R

Verical:
V-Ref Adjustable 1.24V to 18V 70mA 3-Pin SOT-23 T/R

TLVH431QDBZTG4中文资料参数规格

技术参数

容差 ±1.5 %

输出电流 70 mA

输出电压Max 18 V

输出电压Min 1.24 V

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 20 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 -40℃ ~ 125℃ TA

温度系数 ±138 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

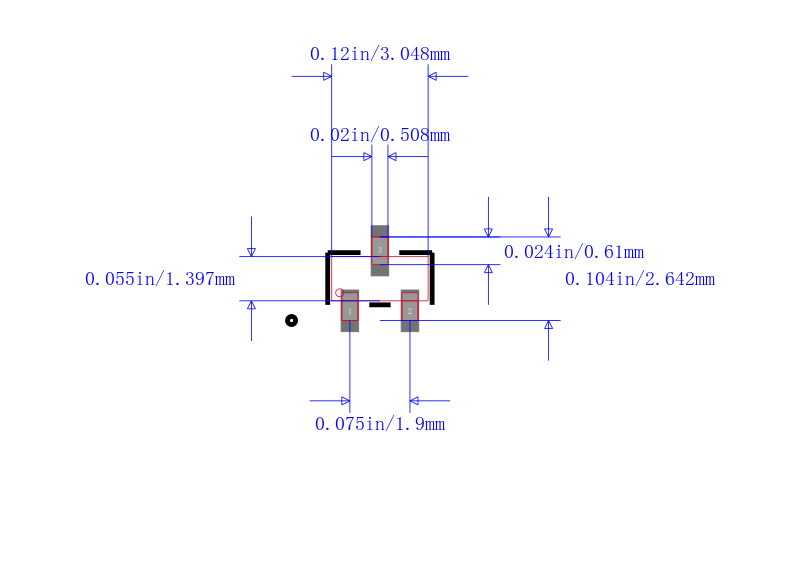

TLVH431QDBZTG4引脚图与封装图

在线购买TLVH431QDBZTG4

型号： TLVH431QDBZTG4

描述：低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

替代型号TLVH431QDBZTG4
