TND314S-TL-2H概述
门驱动器 EXPD DRIVER 1A 25V
半桥（2） 驱动器 DC 电机，通用 功率 MOSFET 8-SOIC
得捷:
HALF BRIDGE PERIPHERAL DRIVER
贸泽:
门驱动器 EXPD DRIVER 1A 25V
艾睿:
Dual Inverter 8-Pin SOIC T/R
安富利:
MOSFET DRVR 1A 2-OUT Inv 8-Pin SOIC T/R
Verical:
Dual Inverter Automotive 8-Pin SOIC T/R
TND314S-TL-2H中文资料参数规格
技术参数
无卤素状态 Halogen Free
输出接口数 2
输出电压 0.1V ~ 4.4V
输出电流 1 A
耗散功率 0.3 W
上升时间 30 ns
下降时间 30 ns
下降时间Max 45 ns
上升时间Max 45 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 300 mW
电源电压 4.5V ~ 25V
电源电压Max 25 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
高度 1.38 mm
封装 SOIC-8
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 DC 电机，通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

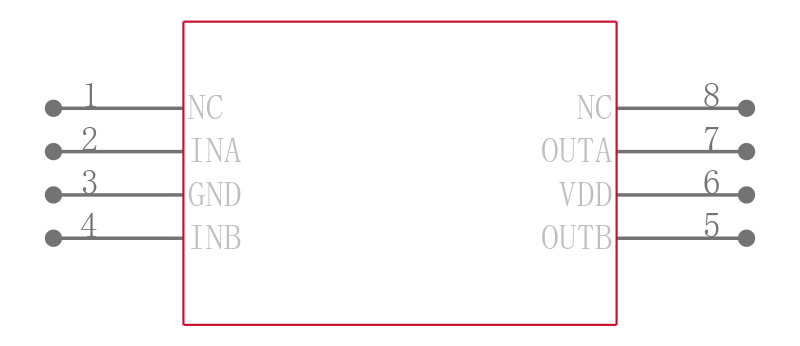

TND314S-TL-2H引脚图与封装图
