TDA7292概述
STMICROELECTRONICS TDA7292 音频功率放大器, AB, 2通道, 40 W, ± 8V 至 ± 33V, Multiwatt, 11 引脚
The is a class AB dual audio power amplifier assembled in 11 pin Multiwatt package. It has been specifically designed for high quality sound applications such as Hi-Fi music centres and stereo TV sets.
- .
- Wide supply voltage range from ±8V to ± 33V
- .
- Split supply
- .
- High output power of 40W in to 8ohm load with VS=±26V and THD=10%
- .
- Slew rate is 11V/ms
- .
- Supply voltage rejection ratio is 75dB
- .
- Peak output current is 5A
- .
- No "pop" at turn on/off
- .
- Short circuit protection
- .
- Thermal overload protection
- .
- Operating temperature range 0° to 70°C
TDA7292中文资料参数规格
技术参数
电源电压DC 33.0V max
电路数 2
通道数 2
针脚数 11
耗散功率 40000 mW
输出功率 40 W
增益 80 dB
输入偏置电流 500 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 40000 mW
电源电压Max 33 V
电源电压Min 8 V
封装参数
安装方式 Through Hole
引脚数 11

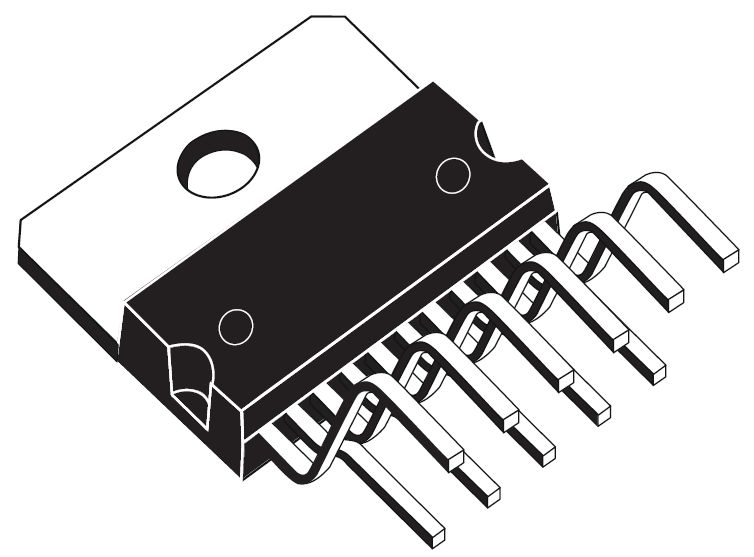

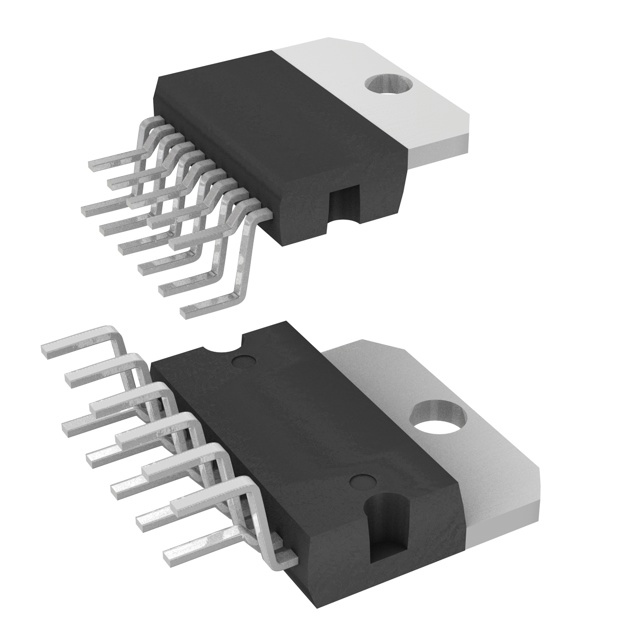

封装 Multiwatt-11
外形尺寸
长度 19.6 mm
宽度 5 mm
高度 10.7 mm
封装 Multiwatt-11
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
制造应用 音频, 便携式器材, Signal Processing, Consumer Electronics, Audio, 信号处理, Portable Devices, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
