TPS62205DBVR

TPS62205DBVR图片1
TPS62205DBVR图片2
TPS62205DBVR图片3
TPS62205DBVR图片4
TPS62205DBVR图片5
TPS62205DBVR图片6
TPS62205DBVR图片7
TPS62205DBVR图片8
TPS62205DBVR概述

高效率, SOT23降压DC-DC转换器 HIGH-EFFICIENCY, SOT23 STEP-DOWN, DC-DC CONVERTER

降压 开关稳压器 IC 正 固定 2.5V 1 输出 300mA SC-74A,SOT-753


得捷:
IC REG BUCK 2.5V 0.3A SYNC SOT23


立创商城:
降压型


德州仪器TI:
2.5-V Output, 300-mA, 95% Efficient Step-Down Converter in SOT-23


贸泽:
Switching Voltage Regulators 2.5V Out Hi-Eff Step-Down Converter


艾睿:
Adjust the voltage level of your devices with this synchronous step down TPS62205DBVR DC to DC converter from Texas Instruments. This converter&s;s single output can produce a current up to 0.3 A. It only needs a voltage of at least 2.5 V while not exceeding 6 V to effectively power your circuit. With a fixed output that has a voltage of 2.5 V, this is power management at its best. This converter is 95 % efficient. By operating at a load regulation of 0.0014%/mATyp and line regulation of 0.26%/VTyp you can provide a constant voltage at your output. You can operate this at a switching frequency of 1000Typ kHz. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. This converter has a minimum operating temperature of -40 °C and a maximum of 85 °C.


安富利:
Conv DC-DC Single Step Down 2.5V to 6V 5-Pin SOT-23 T/R


Chip1Stop:
Step-Down Regulator 2.5-V Output, 300-mA, 95% Efficient Step-Down Converter in SOT-23 Conv DC-DC Single Step Down 2.5V to 6V 5-Pin SOT-23 T/R


Verical:
Conv DC-DC 2.5V to 6V Synchronous Step Down Single-Out 2.5V 0.3A 5-Pin SOT-23 T/R


Win Source:
Buck Switching Regulator IC Positive Fixed 2.5V 1 Output 300mA SC-74A, SOT-753


TPS62205DBVR中文资料参数规格
技术参数

输出接口数 1

输出电压 2.5 V

输出电流 300 mA

静态电流 15.0 µA

调节输出数 1

开关频率 1 MHz

拓扑结构 Buck

输入电压Max 6 V

输入电压Min 2.5 V

输出电压Min 2.5 V

输出电流Max 0.3 A

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.5 V

输入电压 2.5V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPS62205DBVR引脚图与封装图

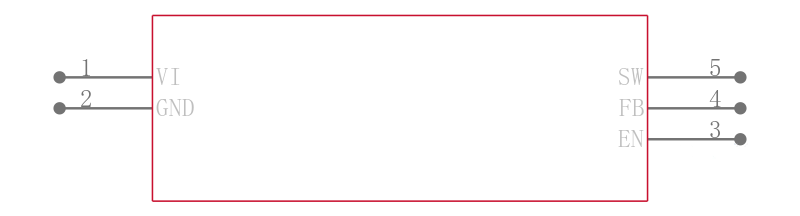

TPS62205DBVR引脚图
TPS62205DBVR封装图

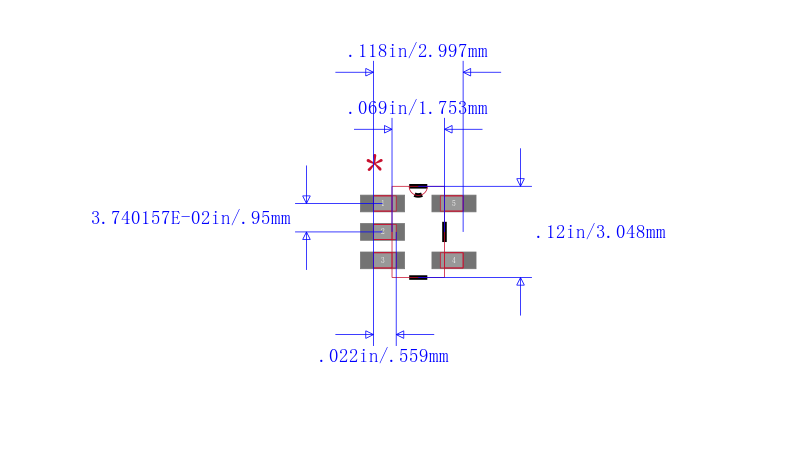

TPS62205DBVR封装焊盘图
在线购买TPS62205DBVR
型号: TPS62205DBVR
制造商: TI 德州仪器
描述:高效率, SOT23降压DC-DC转换器 HIGH-EFFICIENCY, SOT23 STEP-DOWN, DC-DC CONVERTER
替代型号TPS62205DBVR
型号/品牌 代替类型 替代型号对比

TPS62205DBVR

TI 德州仪器

当前型号

当前型号

TPS62205DBV

德州仪器

完全替代

TPS62205DBVR和TPS62205DBV的区别

TPS62205DBVT

德州仪器

类似代替

TPS62205DBVR和TPS62205DBVT的区别

TPS62205DBVTG4

德州仪器

类似代替

TPS62205DBVR和TPS62205DBVTG4的区别
