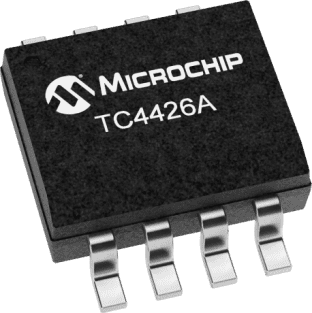

TC4426AVOA

TC4426AVOA图片1
TC4426AVOA图片2
TC4426AVOA图片3
TC4426AVOA图片4
TC4426AVOA图片5
TC4426AVOA图片6
TC4426AVOA图片7
TC4426AVOA图片8
TC4426AVOA图片9
TC4426AVOA图片10
TC4426AVOA图片11
TC4426AVOA图片12
TC4426AVOA图片13
TC4426AVOA图片14
TC4426AVOA图片15
TC4426AVOA概述

TC4426A/4427A/4428A MOSFET 驱动器### MOSFET 和 IGBT 驱动器,Microchip

TC4426A/4427A/4428A MOSFET 驱动器

### MOSFET 和 IGBT 驱动器,


得捷:
IC GATE DRVR LOW-SIDE 8SOIC


立创商城:
TC4426AVOA


欧时:
### TC4426A/4427A/4428A MOSFET 驱动器### MOSFET 和 IGBT 驱动器,Microchip


贸泽:
Gate Drivers 1.5A Dual td Match


艾睿:
Driver 1.5A 2-OUT Low Side Inv Automotive 8-Pin SOIC N Tube


Allied Electronics:
1.5A Dual MOSFET Drvr, td Match8 SOIC 3.90mm.150in TUBE


安富利:
MOSFET DRVR 1.5A 2-OUT Lo Side Inv 8-Pin SOIC N Tube


Chip1Stop:
Driver 1.5A 2-OUT Low Side Inv Automotive 8-Pin SOIC N Tube


Verical:
Driver 1.5A 2-OUT Low Side Inv Automotive 8-Pin SOIC N Tube


TC4426AVOA中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 25 ns

输出接口数 2

供电电流 4.50 mA

耗散功率 470 mW

上升时间 19 ns

下降时间 19 ns

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 470 mW

电源电压 4.5V ~ 18V

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TC4426AVOA引脚图与封装图
TC4426AVOA引脚图
TC4426AVOA封装图
TC4426AVOA封装焊盘图
在线购买TC4426AVOA
型号: TC4426AVOA
制造商: Microchip 微芯
描述:TC4426A/4427A/4428A MOSFET 驱动器 ### MOSFET 和 IGBT 驱动器,Microchip
替代型号TC4426AVOA
型号/品牌 代替类型 替代型号对比

TC4426AVOA

Microchip 微芯

当前型号

当前型号

TC4426EOA

微芯

类似代替

TC4426AVOA和TC4426EOA的区别

TC4427COA

微芯

类似代替

TC4426AVOA和TC4427COA的区别

TC4427AEOA

微芯

类似代替

TC4426AVOA和TC4427AEOA的区别
