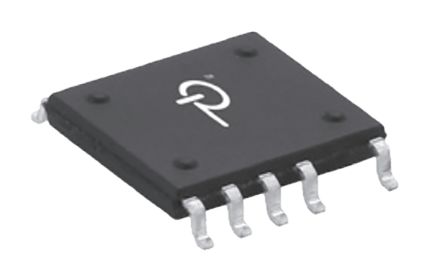

POWER INTEGRATIONS TOP264KG 芯片, 交流/直流转换器, 85-264VAC, 49W, 11SOP
TOPSwitch-JX 系列离线交流-直流转换器
TOPSwitch-JX 系列可为实惠的离线交流-直流转换器设计提供单一封装解决方案。 这些设备将高电压功率 MOSFET 和切换电流源、多模式 PWM 控制器、振荡器、全面保护和控制电路集成到紧凑型单片封装中。 该系列包括通孔和 SMT 安装选项，功率额定值高达 177W。
在整个负载范围内节能；265 V 交流时的空载功率为 <100 mW
多模式 PWM 控制可在所有负载情况下最大程度提高效率
准确的可编程电流限制
频率抖动减少了 EMI 滤波成本
完全集成的软启动，用于最小启动应力
725V 额定功率 MOSFET
出现过载故障期间，自动重启将提供的功率限制到 <3%
输出过电压、过电流和短路保护
准确的热关闭，带长时间滞后
**封装选项：**
eDIP-12 封装，带薄型水平方向，用于超薄设计
eSIP-7C 封装，带垂直方向，用于最小印刷电路板体积
eSOP-12 薄型 SMT 封装，用于超薄设计
额定功率 49 W
输出电压 5 VDC
输出电流 7 A
击穿电压 725 V
针脚数 11
开关频率 66kHz, 132kHz
占空比 78 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电压Max 5 VDC
输出电流Max 7 A
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85VAC ~ 265VAC
安装方式 Surface Mount
引脚数 12

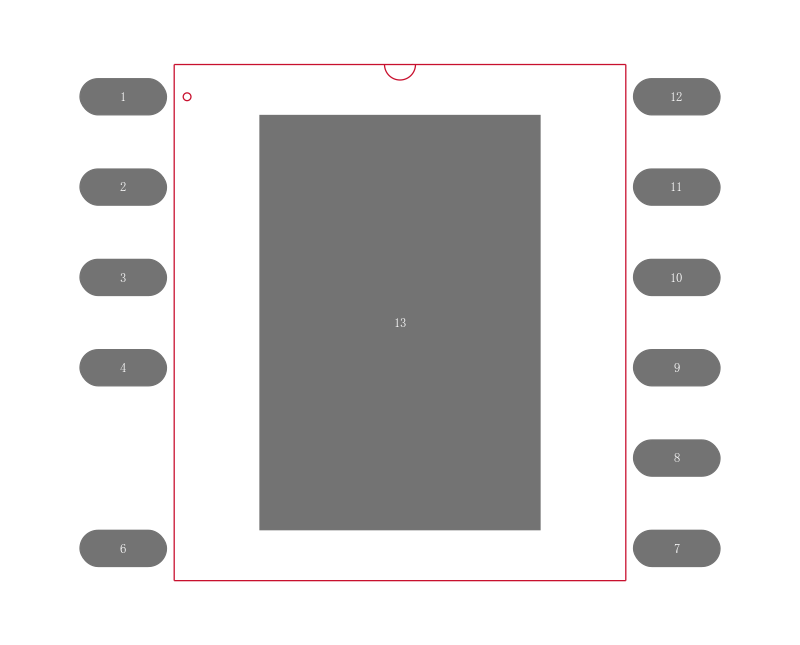

封装 SOP-12
长度 10.16 mm
宽度 8.89 mm
高度 2.34 mm
封装 SOP-12
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
制造应用 成像, |消费电, Computers & Computer Peripherals, Consumer Electronics, Imaging, Video & Vision, , 工业, Consumer Electronics, 消费电子产品, 计算机和计算, Computers & Computer Peripherals, 音频, 计, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TOP264KG Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TOP264KG-TL 帕沃英蒂格盛 | 类似代替 | TOP264KG和TOP264KG-TL的区别 |
