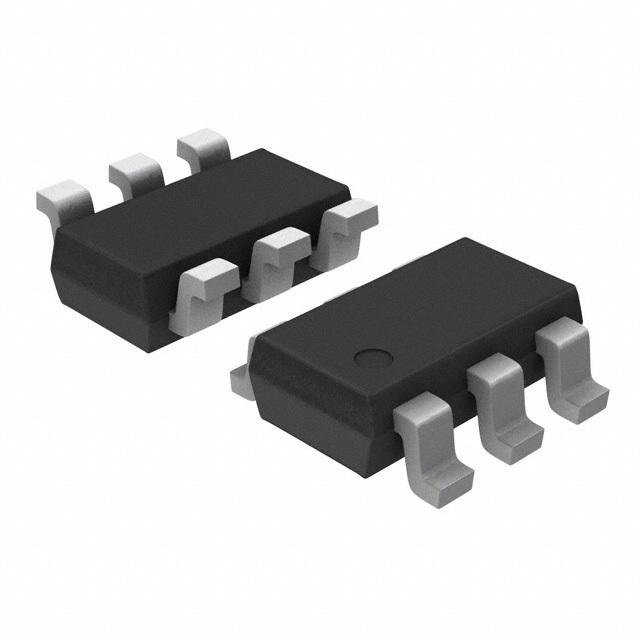

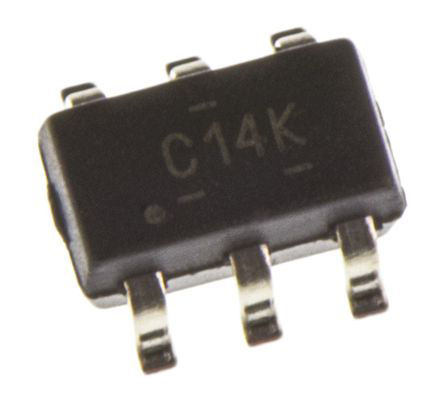

TEXAS INSTRUMENTS TPS563209DDCT 直流-直流开关降压逐步递减稳压器, 可调, 4.5V-17V输入, 760mV-7V输出, 3A输出, SOT-23-6
Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments
### 直流/直流开关调节器转换器(集成开关),Texas Instruments
Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。
欧时:
Texas Instruments TPS563209DDCT 同步降压 开关稳压器, 4.5 → 17 V输入, 3A最大输出
得捷:
IC REG BUCK ADJ 3A TSOT23-6
立创商城:
降压型 Vin=4.5V~17V Vout=760mV~7V 3A
德州仪器TI:
17 V Input, 3A Synchronous Step-Down Regulator in SOT-23
e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 4.5V-17V输入, 760mV-7V输出, 3A输出, SOT-23-6
艾睿:
Conv DC-DC 4.5V to 17V Synchronous Step Down Single-Out 0.76V to 7V 3A 6-Pin TSOT-23 T/R
安富利:
Conv DC-DC Single Step Down 4.5V to 17V 6-Pin SOT-23 T/R
Chip1Stop:
Conv DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 6-Pin TSOT-23 T/R
Verical:
Conv DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 6-Pin TSOT-23 T/R
Newark:
# TEXAS INSTRUMENTS TPS563209DDCT DC-DC Switching Buck Step Down Regulator, Adjustable, 4.5V-17Vin, 760mV-7Vout, 3Aout, SOT-23-6
DeviceMart:
IC REG BUCK SYNC ADJ 3A SOT23
输出接口数 1
输出电压 0.76V ~ 7V
输出电流 3 A
针脚数 6
静态电流 650 µA
调节输出数 1
开关频率 650 kHz
拓扑结构 Buck
开关电流 4.2 A
输入电压Max 17 V
输入电压Min 4.5 V
输出电压Max 7 V
输出电压Min 760 mV
输出电流Max 3 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Min 4.5 V
输入电压 17 V
安装方式 Surface Mount
引脚数 6
封装 TSOT-23-6
长度 3.05 mm
宽度 1.75 mm
高度 1 mm
封装 TSOT-23-6
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TPS563209DDCT TI 德州仪器 | 当前型号 | 当前型号 |
TPS563209DDCR 德州仪器 | 类似代替 | TPS563209DDCT和TPS563209DDCR的区别 |
