TPS40210DRCR概述

4.5 V至52 V输入电流模式升压控制器 4.5-V TO 52-V INPUT CURRENT MODE BOOST CONTROLLER

升压,反激,SEPIC 稳压器 正 输出 升压,升压/降压 - DC DC 切换控制器 IC 10-VSON(3x3)


得捷:
IC REG CTRLR MULT TOPOLOGY 10SON


立创商城:
升降压型 升压型 4.5V~52V 6A 1MHz


德州仪器TI:
4.5~52V Wide Input Range Boost/SEPIC/Flyback DC-DC Controller


e络盟:
DC/DC控制器, 升压, 升压, 4.5 V至52 V电源, 占空比, 300 kHz, VSON-10


艾睿:
Current Mode PWM Controller 5V to 260V 400mA 10-Pin VSON EP T/R


安富利:
Current Mode PWM Controller 5V to 260V 400mA 10-Pin VSON EP T/R


Chip1Stop:
DC/DC Controller External Switch Wide Input Range Current Mode Boost Controller Current Mode PWM Controller 5V to 260V 400mA 10-Pin VSON EP T/R


Win Source:
Boost, Flyback, SEPIC Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 10-VSON 3x3


TPS40210DRCR中文资料参数规格
技术参数

输出接口数 1

输出电压 5V ~ 260V

输出电流 400 mA

针脚数 10

耗散功率 2080 mW

调节输出数 1

开关频率 35kHz ~ 1MHz

过温保护 No

拓扑结构 Boost

占空比 95 %

输入电压Max 52 V

输入电压Min 4.5 V

最大占空比 95 %

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 2080 mW

电源电压 4.5V ~ 52V

电源电压Max 52 V

电源电压Min 4.5 V

输入电压 4.5V ~ 52V

封装参数

引脚数 10

封装 VSON-10

外形尺寸

高度 0.95 mm

封装 VSON-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

TPS40210DRCR引脚图与封装图
TPS40210DRCR引脚图
TPS40210DRCR封装图

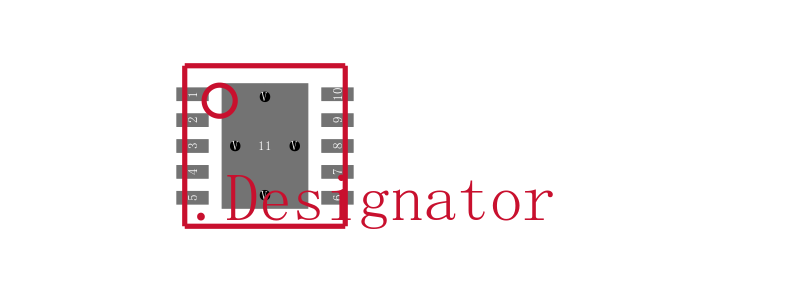

TPS40210DRCR封装焊盘图
在线购买TPS40210DRCR
型号: TPS40210DRCR
制造商: TI 德州仪器
描述:4.5 V至52 V输入电流模式升压控制器 4.5-V TO 52-V INPUT CURRENT MODE BOOST CONTROLLER
替代型号TPS40210DRCR
型号/品牌 代替类型 替代型号对比

TPS40210DRCR

TI 德州仪器

当前型号

当前型号

TPS40210DRCT

德州仪器

类似代替

TPS40210DRCR和TPS40210DRCT的区别

TPS40210DRCTG4

德州仪器

类似代替

TPS40210DRCR和TPS40210DRCTG4的区别

TPS40210DRCRG4

德州仪器

功能相似

TPS40210DRCR和TPS40210DRCRG4的区别
