TPS73701DRBRG4参数规格_中文资料_数据手册PDF

TPS73701DRBRG4概述

1A低压降稳压器具有反向电流保护 1A Low-Dropout Regulator with Reverse Current Protection

PMIC - 稳压器 - 线性正可调式 1 输出 1A 8-SON（3x3）

得捷:
IC REG LINEAR POS ADJ 1A 8SON

立创商城:
正 Vin=5.5V Vout=1.2V 1A

艾睿:
LDO Regulator Pos 1.2V to 5.5V 1A 8-Pin VSON EP T/R

Verical:
LDO Regulator Pos 1.2V to 5.5V 1A 8-Pin VSON EP T/R

TPS73701DRBRG4中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 5.5V

输出电流 1 A

耗散功率 2500 W

静态电流 400 µA

输出电容类型 Ceramic

跌落电压 0.13V @1A

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2.2 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±1 %

输入电压 2.2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSON-8

外形尺寸

宽度 3 mm

封装 VSON-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

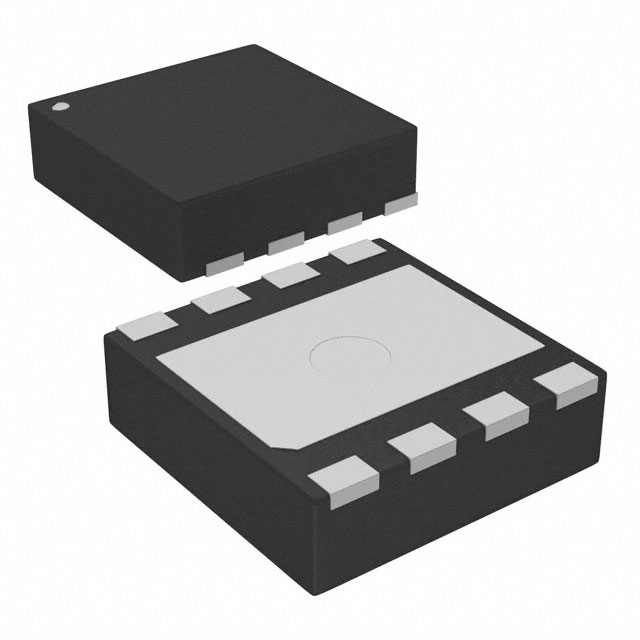

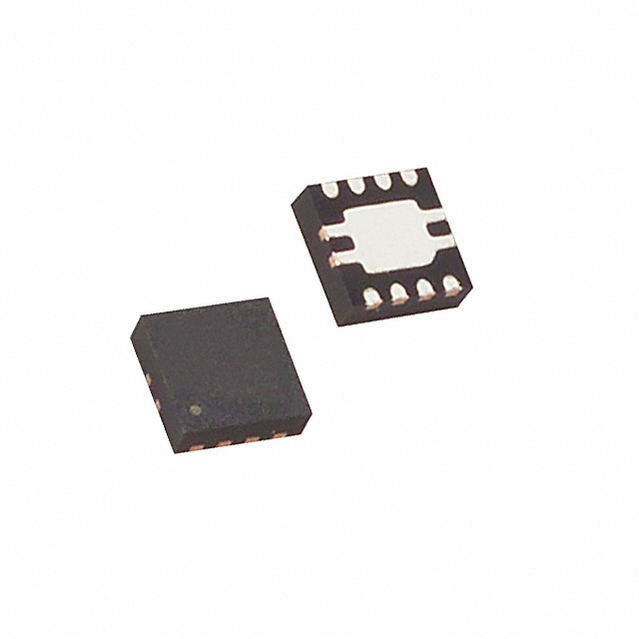

TPS73701DRBRG4引脚图与封装图

在线购买TPS73701DRBRG4

型号： TPS73701DRBRG4

描述：1A低压降稳压器具有反向电流保护 1A Low-Dropout Regulator with Reverse Current Protection

替代型号TPS73701DRBRG4
