TLC7703ID

TLC7703ID图片1
TLC7703ID图片2
TLC7703ID图片3
TLC7703ID图片4
TLC7703ID图片5
TLC7703ID图片6
TLC7703ID图片7
TLC7703ID图片8
TLC7703ID图片9
TLC7703ID图片10
TLC7703ID图片11
TLC7703ID图片12
TLC7703ID概述

TEXAS INSTRUMENTS  TLC7703ID  电压监控器, 高电平有效, 低电平有效复位, 2V-6V输入, SOIC-8

MPU 监控和重置电路,Texas Instruments,0.8V 至 2.99V

Texas Instruments 微处理器电源电压监控和重置电路系列,具有固定阈值电压电平。

### 微处理器电源电压监控和复位电路

电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。

电源电压探测器

电源电压监控器

电源监控器

微处理器监控

微处理器电压监控器

微控制器复位电路


立创商城:
TLC7703ID


德州仪器TI:
Voltage supervisor with programmable delay time


得捷:
IC SUPERVISOR 1 CHANNEL 8SOIC


欧时:
### MPU 监控和重置电路,Texas Instruments,0.8V 至 2.99VTexas Instruments 微处理器电源电压监控和重置电路系列,具有固定阈值电压电平。### 微处理器电源电压监控和复位电路电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路


e络盟:
TEXAS INSTRUMENTS  TLC7703ID  电压监控器, 高电平有效, 低电平有效复位, 2V-6V输入, SOIC-8


艾睿:
Protect your sensitive components from overvoltages or undervoltage situations with this supply voltage supervisory TLC7703ID voltage monitor IC from Texas Instruments. This device has a maximum power dissipation of 725 mW. Its maximum power dissipation is 725 mW. In order to ensure parts aren&s;t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. It has a typical reset threshold voltage of 2.63 V, with a minimum of 2.56 V and a maximum of 2.7 V. This device has a minimum operating supply voltage of 2 V and a maximum of 6 V. This voltage supervisor IC has a minimum operating temperature of -40 °C and a maximum of 85 °C.


安富利:
Volt Supervisor Supply 5V 8-Pin SOIC Tube


Chip1Stop:
Volt Supervisor Supply 5V 8-Pin SOIC Tube


Verical:
Processor Supervisor 2.63V 1 Active High/Active Low/Push-Pull 8-Pin SOIC


Newark:
# TEXAS INSTRUMENTS  TLC7703ID  Voltage Supervisor, 2V-6V Supply, 2.63V Threshold, 2.1ms Delay, Active-High/Low, SOIC-8


DeviceMart:
IC 2.63V SUPPLY MONITOR 8-SOIC


Win Source:
IC 2.63V SUPPLY MONITOR 8-SOIC


TLC7703ID中文资料参数规格
技术参数

电源电压DC 2.00V min

供电电流 0.016 mA

针脚数 8

耗散功率 0.725 W

静态电流 9.00 µA

阈值电压 2.63 V

复位电压Min 2.56 V

复位电压Max 2.7 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 725 mW

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TLC7703ID引脚图与封装图

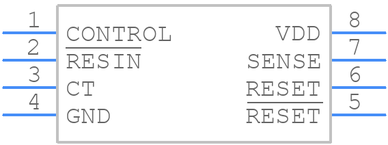

TLC7703ID引脚图
TLC7703ID封装图

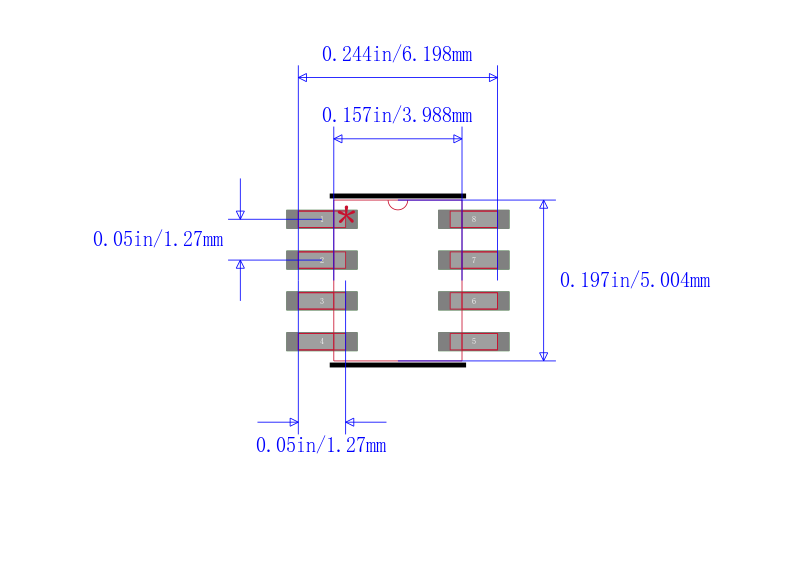

TLC7703ID封装焊盘图
在线购买TLC7703ID
型号: TLC7703ID
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TLC7703ID  电压监控器, 高电平有效, 低电平有效复位, 2V-6V输入, SOIC-8
替代型号TLC7703ID
型号/品牌 代替类型 替代型号对比

TLC7703ID

TI 德州仪器

当前型号

当前型号

TLC7703IDR

德州仪器

完全替代

TLC7703ID和TLC7703IDR的区别

TLC7703IDRG4

德州仪器

完全替代

TLC7703ID和TLC7703IDRG4的区别

TLC7703IDG4

德州仪器

类似代替

TLC7703ID和TLC7703IDG4的区别
