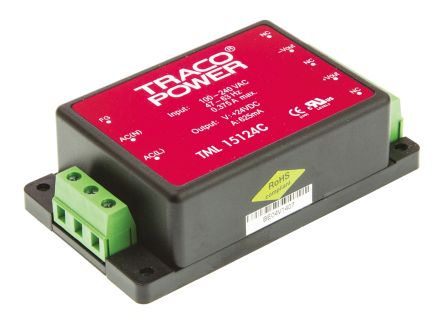

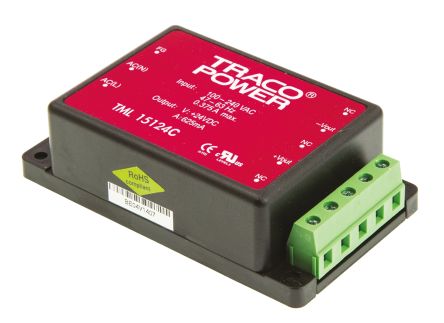

TRACOPOWER TML 15124C 封闭式电源 交流/直流, 模制, 固定输出, 85 V, 264 V, 15 W, 24 V, 625 mA
Traco 10W 至 30W，印刷电路板/底盘安装，封装，开关模式交流-直流电源 - TML 系列
不推荐将产品用于新设计，请参阅页面底部的备用选项
安全 I 类（II 类，仅 TML30 型号）
完全封装电源模块
印刷电路板安装型号带焊接引脚，机架安装型号带螺钉接线端子选件
大范围通用输入
EMI 达 EN 55022 B 级，FCC B 级
短路和过载保护
低纹波和噪声
连接数据
---
引脚连接 TML 10xxx 系列 | |
引脚 | 单输出 | 双输出
1 | FG | FG
2 | 交流输入 N | 交流输入 N
3 | 交流输入 L | 交流输入 L
4 | -V 输出 | -V 输出
5 | NC | 共同
6 | +V 输出 | +V 输出
连接数据
---

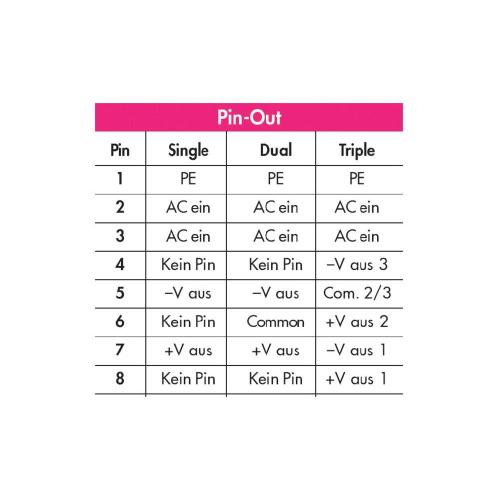

引脚连接 TML 15xxx 系列 | | |
引脚 | 单输出 | 双输出 | 三路输出
1 | FG | FG | FG
2 | 交流输入 N | 交流输入 N | 交流输入 N
3 | 交流输入 L | 交流输入 L | 交流输入 L
4 | 无引脚 | 无引脚 | -V 输出 3
5 | -V 输出 | -V 输出 | 共用 2//3
6 | 无引脚 | 共同 | +V 输出 2
7 | +V 输出 | +V 输出 | -V 输出 1
8 | 无引脚 | 无引脚 | +V 输出 1
连接数据
---
引脚连接 TML 30xxx 系列 | | |
引脚 | 单输出 | 双输出 | 三路输出
1 | 交流输入 N | 交流输入 N | 交流输入 N
2 | 交流输入 L | 交流输入 L | 交流输入 L
3 | +V 输出 | +V 输出 | +V 输出 2
4 | 无引脚 | 无引脚 | +V 输出 1
5 | -V 输出 | 共同 | 共用 2//3
6 | 无引脚 | 无引脚 | -V 输出 1
7 | NC | -V 输出 | -V 输出 3
### 注
机架安装型号分 15W 和 30W 两种，制造商部件号带有后缀C。
温度超过 50°C 时功率每 °C 下降 3.75%。
库存号 418-2134、418-2140、434-2774 和 434-2780 特有 5V 直流浮动输出。
### 认可
经过加拿大和美国 UL 认证的元件
### 标准
IEC/EN60950, UL1950
