TPS61254YFFR

TPS61254YFFR图片1
TPS61254YFFR图片2
TPS61254YFFR图片3

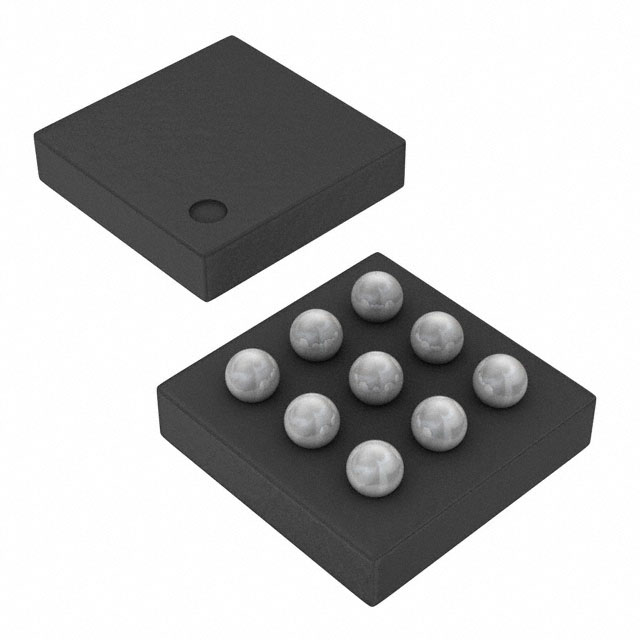

TPS61254YFFR图片4

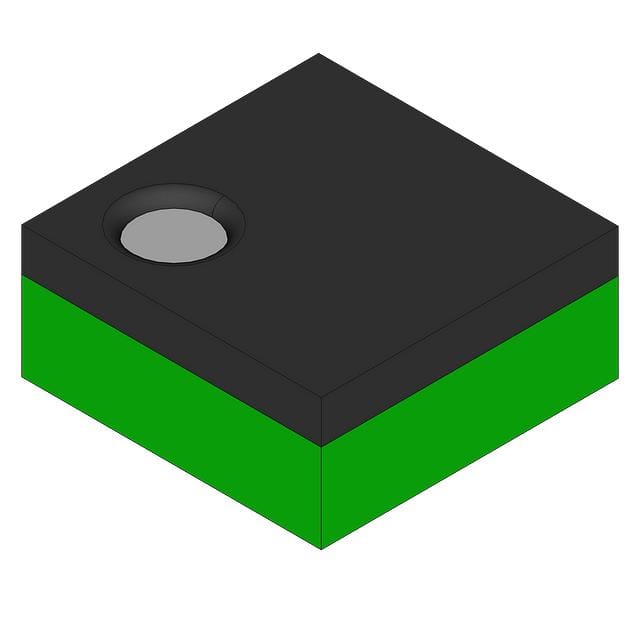

TPS61254YFFR图片5
TPS61254YFFR概述

3.5 MHz的高效率,升压型转换器,芯片级封装 3.5-MHz HIGH EFFICIENCY STEP-UP CONVERTER IN CHIP SCALE PACKAGING

DESCRIPON

The TPS6125x device provides a power supply solution for battery-powered portable applications. Intended for low-power applications, the TPS6125x supports up to 800-mA load current from a battery discharged as low as 2.65V and allows the use of low cost chip inductor and capacitors.

FEATURES

• 93% Efficiency at 3.5MHz Operation

• 22µA Quiescent Current in Standby Mode

• 36µA Quiescent Current in Normal Operation

• Wide VIN Range From 2.3V to 5.5V

• VIN ≥ VOUT Operation

• IOUT ≥800mA at VOUT = 4.5V, VIN ≥2.65V

• IOUT ≥1000mA at VOUT = 5.0V, VIN ≥3.3V

• IOUT ≥1500mA Peak at VOUT = 5.0V, VIN ≥3.3V

• ±2% Total DC Voltage Accuracy

• Light-Load PFM Mode

• Selectable Standby Mode or True Load Disconnect During Shutdown

• Thermal Shutdown and Overload Protection

• Only Three Surface-Mount External Components Required

• Total Solution Size <25mm2

• 9-Pin NanoFreeTM CSP Packaging

APPLICATIONS

• Cell Phones, Smart-Phones

• Mono and Stereo APA Applications

• USB Charging Port 5V

TPS61254YFFR中文资料参数规格
技术参数

输出接口数 1

输出电压 4.5 V

输出电流 0.8 A

静态电流 23.0 µA

调节输出数 1

开关频率 3.5 MHz

拓扑结构 Boost

开关电流 2.15 A

输入电压Max 4.35 V

输入电压Min 2.5 V

输出电压Min 4.5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.35 V

封装参数

安装方式 Surface Mount

引脚数 9

封装 DSBGA-9

外形尺寸

封装 DSBGA-9

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

TPS61254YFFR引脚图与封装图

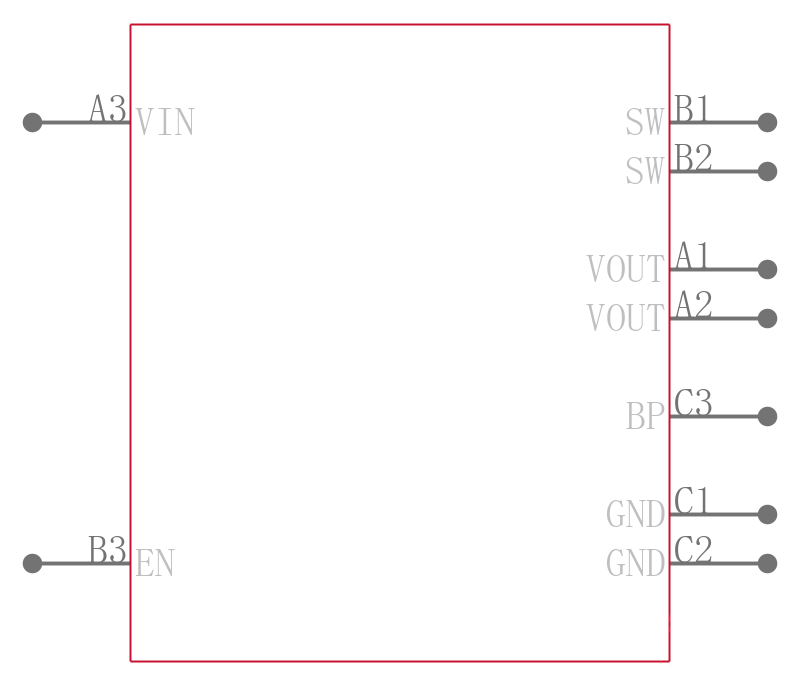

TPS61254YFFR引脚图
TPS61254YFFR封装图
TPS61254YFFR封装焊盘图
在线购买TPS61254YFFR
型号: TPS61254YFFR
制造商: TI 德州仪器
描述:3.5 MHz的高效率,升压型转换器,芯片级封装 3.5-MHz HIGH EFFICIENCY STEP-UP CONVERTER IN CHIP SCALE PACKAGING
替代型号TPS61254YFFR
型号/品牌 代替类型 替代型号对比

TPS61254YFFR

TI 德州仪器

当前型号

当前型号

TPS61254YFFT

德州仪器

类似代替

TPS61254YFFR和TPS61254YFFT的区别
