TPS62302YZDR概述

500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING

Buck Switching Regulator IC Positive Fixed 1.6V 1 Output 500mA 8-UFBGA, DSBGA

得捷:
IC REG BUCK 1.6V 500MA 8DSBGA

艾睿:
Conv DC-DC 2.7V to 6V Synchronous Step Down Single-Out 1.6V 0.5A 8-Pin DSBGA T/R

安富利:
Conv DC-DC Single Step Down 2.7V to 6V 8-Pin DSBGA T/R

Chip1Stop:
Step-Down Regulator 1.6V, 500-mA, 3-MHz Step-Down Converter in QFN or Chip-Scale Conv DC-DC Single Step Down 2.7V to 6V 8-Pin DSBGA T/R

DeviceMart:
IC REG BCK SYNC 1.6V 0.5A 8DSBGA

TPS62302YZDR中文资料参数规格

技术参数

电源电压DC 6.00V max

输出接口数 1

输出电压 1.6 V

输出电流 500 mA

静态电流 86.0 µA

调节输出数 1

开关频率 3 MHz

拓扑结构 Buck

输入电压Max 6 V

输入电压Min 2.7 V

输出电压Min 1.6 V

输出电流Max 0.5 A

电源电压 2.7V ~ 6V

输入电压 2.7V ~ 6V

封装参数

安装方式 Surface Mount

封装 DSBGA-8

外形尺寸

封装 DSBGA-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

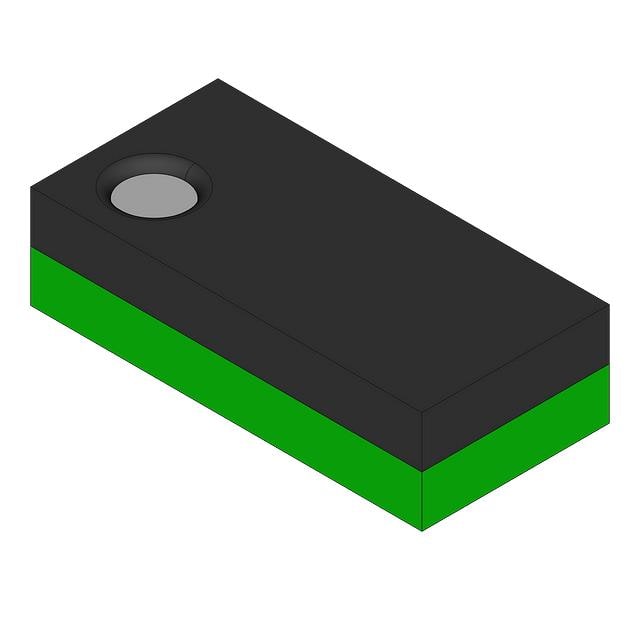

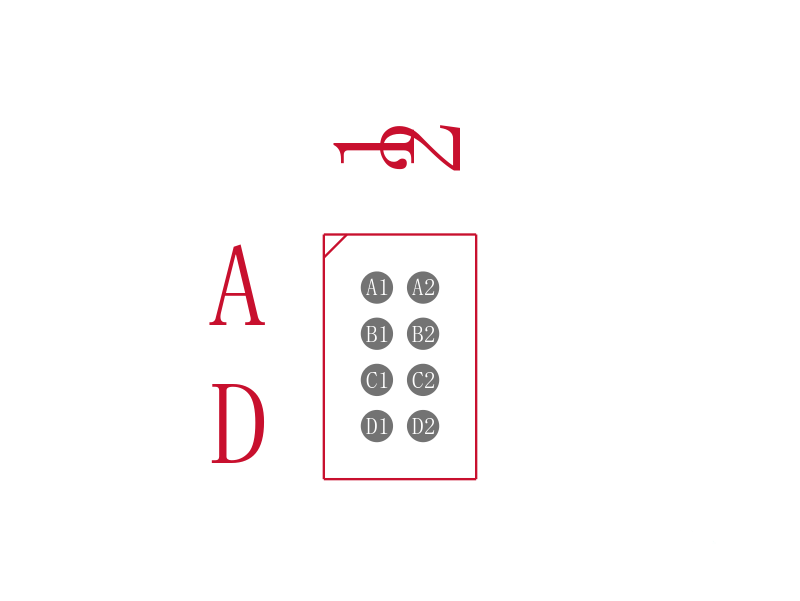

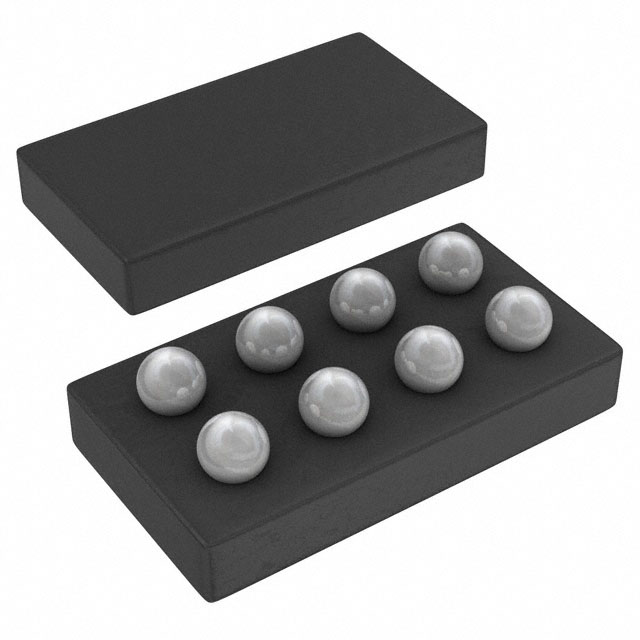

TPS62302YZDR引脚图与封装图

在线购买TPS62302YZDR

型号： TPS62302YZDR

描述：500毫安， 3 MHz的同步降压转换器芯片级封装 500-mA, 3-MHz SYNCHRONOUS STEP-DOWN CONVERTER IN CHIP SCALE PACKAGING

替代型号TPS62302YZDR
