4.5 V至52 V输入电流模式升压控制器 4.5-V TO 52-V INPUT CURRENT MODE BOOST CONTROLLER
升压,反激,SEPIC 稳压器 正 输出 升压,升压/降压 - DC DC 切换控制器 IC 10-MSOP-PowerPad
得捷:
IC REG CTRLR MULT TOP 10MSOP
立创商城:
TPS40211DGQR
德州仪器TI:
4.5-V to 52-V wide input range current mode boost controller with 260-mV reference voltage
贸泽:
开关控制器 Wide Input Rng Crnt Mode Boost Cntrlr
艾睿:
Current Mode PWM Controller 5V to 250V 400mA 10-Pin HVSSOP EP T/R
安富利:
Current Mode PWM Controller 5V to 250V 400mA 10-Pin HTSSOP EP T/R
Chip1Stop:
Current Mode PWM Controller 5V to 250V 400mA 35kHz to 1000kHz 10-Pin HVSSOP EP T/R
Verical:
Current Mode PWM Controller 5V to 250V 400mA 10-Pin HVSSOP EP T/R
Win Source:
IC REG CTRLR MULT TOP 10MSOP
输出接口数 1
输出电压 5V ~ 250V
输出电流 400 mA
供电电流 2.5 mA
耗散功率 1730 mW
静态电流 1.50 mA
调节输出数 1
开关频率 35kHz ~ 1MHz
过温保护 No
拓扑结构 Boost
占空比 95 %
输入电压Max 52 V
输入电压Min 4.5 V
最大占空比 95 %
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 52V
输入电压 4.5V ~ 52V
安装方式 Surface Mount
引脚数 10

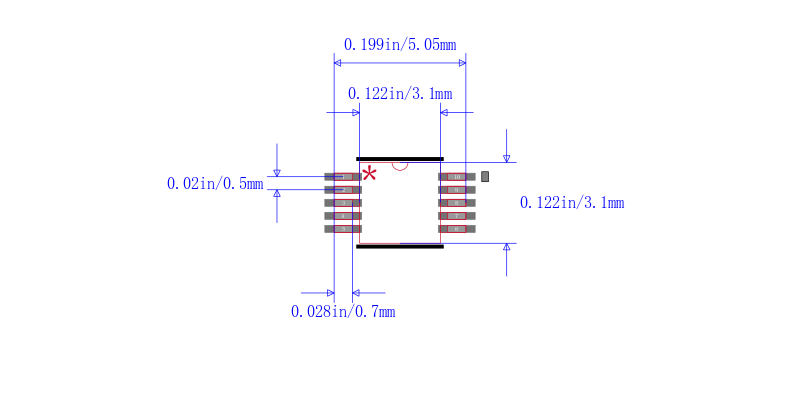

封装 PowerPad-MSOP-10
封装 PowerPad-MSOP-10
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TPS40211DGQR TI 德州仪器 | 当前型号 | 当前型号 |
TPS40211DGQG4 德州仪器 | 完全替代 | TPS40211DGQR和TPS40211DGQG4的区别 |
TPS40211DGQRG4 德州仪器 | 完全替代 | TPS40211DGQR和TPS40211DGQRG4的区别 |
TPS40211DGQ 德州仪器 | 类似代替 | TPS40211DGQR和TPS40211DGQ的区别 |
