TPS73601DCQ

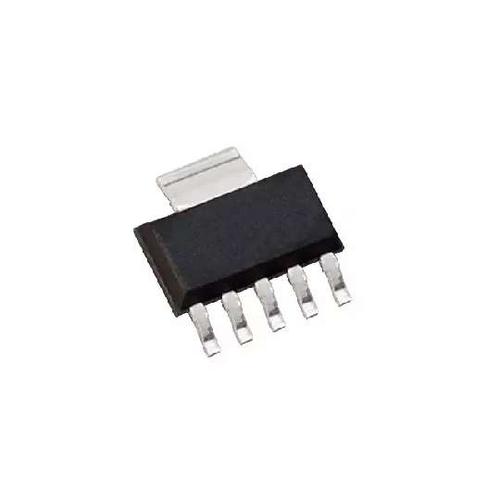

TPS73601DCQ图片1

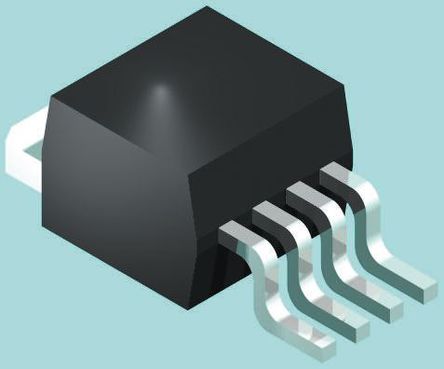

TPS73601DCQ图片2
TPS73601DCQ图片3
TPS73601DCQ图片4
TPS73601DCQ图片5
TPS73601DCQ图片6
TPS73601DCQ图片7
TPS73601DCQ图片8
TPS73601DCQ图片9
TPS73601DCQ图片10
TPS73601DCQ概述

LDO(低压降)线性电压调节器,300mA 至 800mA,Texas Instruments

可调 LDO(低压降)线性稳压器,300mA 至 800mA,Texas Instruments


得捷:
IC REG LIN POS ADJ 400MA SOT223


立创商城:
TPS73601DCQ


德州仪器TI:
400-mA, high-accuracy, ultra-low-dropout voltage regulator with reverse current protection & enable


贸泽:
低压差稳压器 Cap-Free NMOS 400mA


艾睿:
LDO Regulator Pos 1.2V to 5.5V 0.4A 6-Pin5+Tab SOT-223 Tube


安富利:
LDO Regulator Pos 1.2V to 5.5V 0.4A 6-Pin5+Tab SOT-223 Tube


Chip1Stop:
Single Channel LDO Single Output LDO, 400mA, Adj.1.2 to 5.5V, Cap free, Low Noise, Reverse Current Protection LDO Regulator Pos 1.2V to 5.5V 0.4A 6-Pin5+Tab SOT-223 Tube


TME:
Voltage regulator; LDO, adjustable; 1.2÷5.5V; 0.5A; SOT223-6; SMD


Verical:
LDO Regulator Pos 1.2V to 5.5V 0.4A 6-Pin5+Tab SOT-223 Tube


Newark:
LDO Voltage Regulator, Adjustable, 1.7V-5.5V in, 75mV drop., 1.2V-5.5V/400mA out, SOT-223-6


DeviceMart:
IC REG LDO ADJ .4A SOT223-6


Win Source:
IC REG LDO ADJ 0.4A SOT223-6


TPS73601DCQ中文资料参数规格
技术参数

输出接口数 1

输出电压 1.2V ~ 5.5V

输出电流 400 mA

耗散功率 2220 W

静态电流 0.3 mA

输出电容类型 Ceramic

跌落电压 0.075V @400mA

调节输出数 1

输入电压Max 5.5 V

输入电压Min 1.7 V

输出电压Max 5.5 V

输出电压Min 1.2 V

输出电流Max 0.4 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±0.5 %

输入电压 1.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-223-6

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 SOT-223-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPS73601DCQ引脚图与封装图
TPS73601DCQ引脚图
TPS73601DCQ封装图
TPS73601DCQ封装焊盘图
在线购买TPS73601DCQ
型号: TPS73601DCQ
制造商: TI 德州仪器
描述:LDO(低压降)线性电压调节器,300mA 至 800mA,Texas Instruments
替代型号TPS73601DCQ
型号/品牌 代替类型 替代型号对比

TPS73601DCQ

TI 德州仪器

当前型号

当前型号

TPS73601DCQR

德州仪器

类似代替

TPS73601DCQ和TPS73601DCQR的区别

TPS73601DCQG4

德州仪器

类似代替

TPS73601DCQ和TPS73601DCQG4的区别

TPS73601DCQRG4

德州仪器

类似代替

TPS73601DCQ和TPS73601DCQRG4的区别
