TPS74801RGWRG4参数规格_中文资料_数据手册PDF

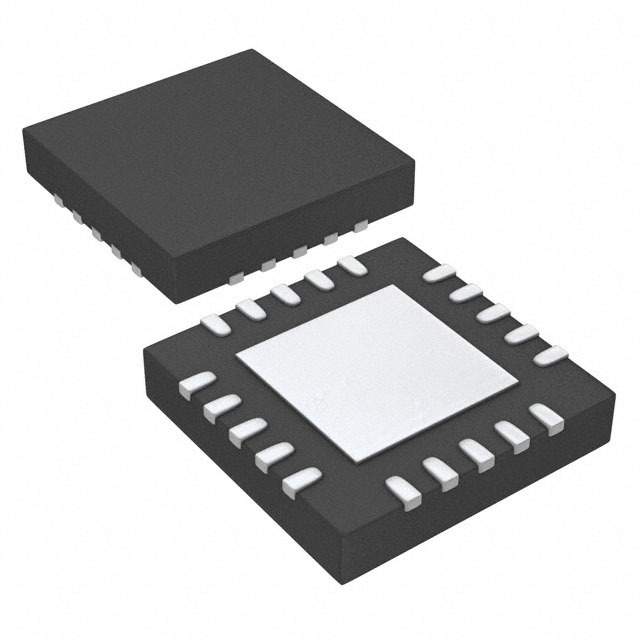

TPS74801RGWRG4概述

1.5A低压差线性稳压器，具有可编程软启动 1.5A Low-Dropout Linear Regulator with Programmable Soft-Start

PMIC - 稳压器 - 线性正可调式 1 输出 1.5A 20-VQFN（5x5）

得捷:
IC REG LIN POS ADJ 1.5A 20VQFN

立创商城:
正 Vin=5.5V Vout=0.8V 1.5A

艾睿:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R

安富利:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R

Verical:
LDO Regulator Pos 0.796V to 3.6V 1.5A 20-Pin VQFN EP T/R

Win Source:
1.5A Low-Dropout Linear Regulator with Programmable Soft-Start

TPS74801RGWRG4中文资料参数规格

技术参数

输出接口数 1

输出电压 0.796V ~ 3.6V

输出电流 1.5 A

耗散功率 2740 W

静态电流 1 mA

输出电容类型 Ceramic

跌落电压 0.06V @1500mA

调节输出数 1

输入电压Max 5.5 V

输入电压Min 0.8 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±0.5 %

输入电压 0.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 VQFN-20

外形尺寸

封装 VQFN-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

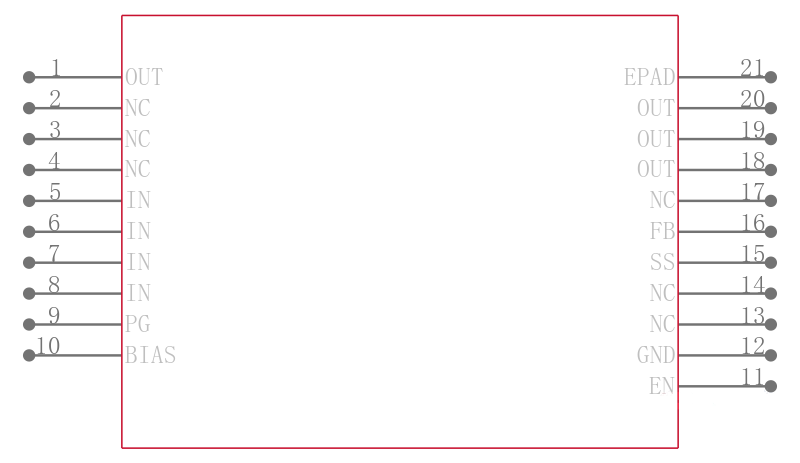

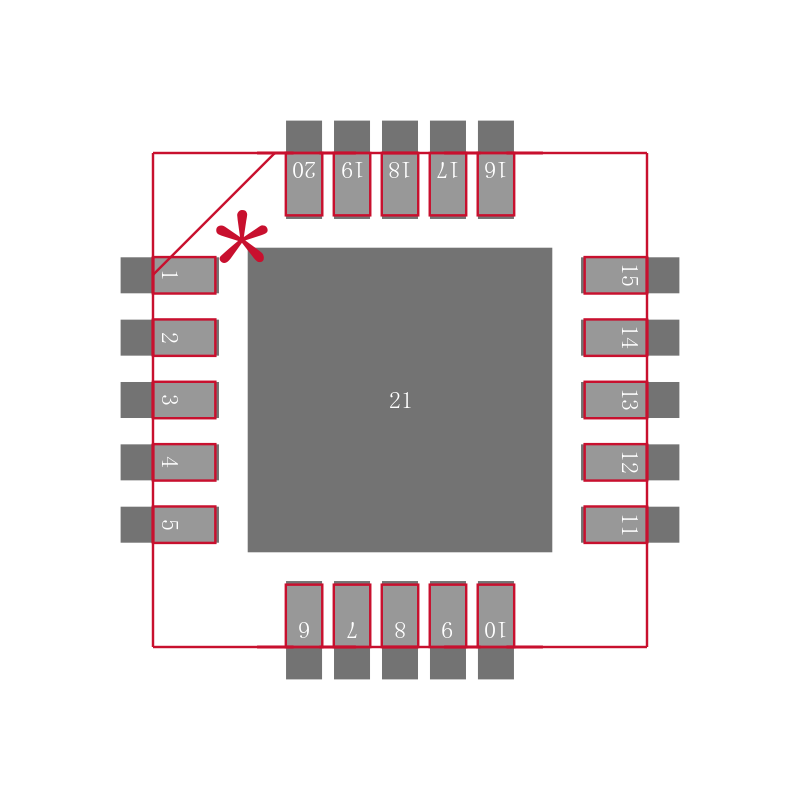

TPS74801RGWRG4引脚图与封装图

在线购买TPS74801RGWRG4

型号： TPS74801RGWRG4

制造商： TI 德州仪器

描述：1.5A低压差线性稳压器，具有可编程软启动 1.5A Low-Dropout Linear Regulator with Programmable Soft-Start

立即咨询

替代型号TPS74801RGWRG4

型号/品牌	代替类型	替代型号对比
TPS74801RGWRG4 TI 德州仪器	当前型号	当前型号
TPS74801RGWR 德州仪器	类似代替	TPS74801RGWRG4和TPS74801RGWR的区别
TPS74801RGWT 德州仪器	类似代替	TPS74801RGWRG4和TPS74801RGWT的区别
TPS74801QRGWRQ1 德州仪器	类似代替	TPS74801RGWRG4和TPS74801QRGWRQ1的区别
