TPS62054DGSRG4

TPS62054DGSRG4图片1
TPS62054DGSRG4图片2
TPS62054DGSRG4图片3
TPS62054DGSRG4图片4
TPS62054DGSRG4图片5
TPS62054DGSRG4图片6
TPS62054DGSRG4概述

800 mA同步降压转换器 800-mA SYNCHRONOUS STEP-DOWN CONVERTER

Description

The TPS6205x devices are a family of high-efficiency synchronous step-down DC-DC converters that are ideally suited for systems powered from a 1- or 2-cell Li-Ion battery or from a 3- to 5-cell NiCd, NiMH, or alkaline battery.

 Features

• High-Efficiency Synchronous Step-Down Converter With up to 95% Efficiency

• 12-µA Quiescent Current Typical

• 2.7-V to 10-V Operating Input Voltage Range

• Adjustable Output Voltage Range: 0.7 V to 6 V

• Fixed Output Voltage Options Available With 1.5 V, 1.8 V, and 3.3 V

• Synchronizable to External Clock: Up to 1.2 MHz

• High-Efficiency Over a Wide Load Current Range in Power-Save Mode

• 100% Maximum Duty Cycle for Lowest Dropout

• Low-Noise Operation in Forced Fixed Frequency PWM Operation Mode

• Internal Softstart

• Overtemperature and Overcurrent Protected

• Available in 10-Pin Micro-Small Outline Package MSOP

TPS62054DGSRG4中文资料参数规格
技术参数

输出接口数 1

输出电压 1.8 V

输出电流 800 mA

静态电流 12.0 µA

调节输出数 1

开关频率 850 kHz

拓扑结构 Buck

输入电压Max 10 V

输入电压Min 2.7 V

输出电压Min 1.8 V

输出电流Max 0.8 A

工作温度Max 85 ℃

工作温度Min 40 ℃

输入电压 2.7V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 10

封装 VSSOP-10

外形尺寸

封装 VSSOP-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPS62054DGSRG4引脚图与封装图

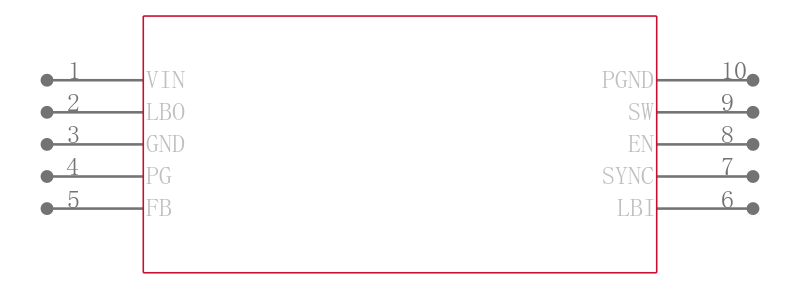

TPS62054DGSRG4引脚图

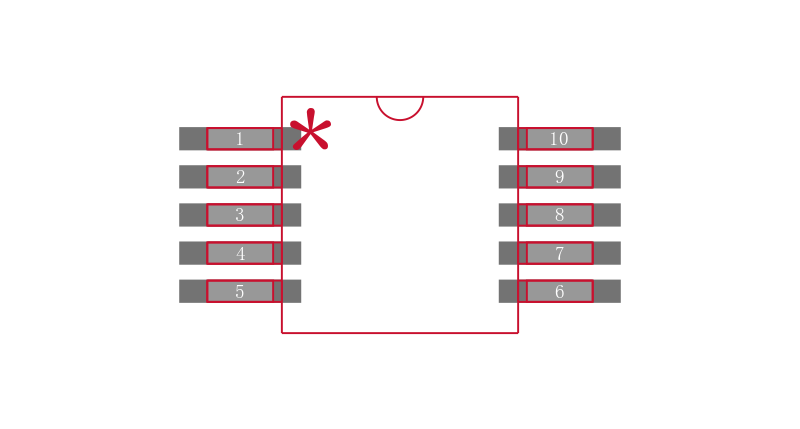

TPS62054DGSRG4封装图

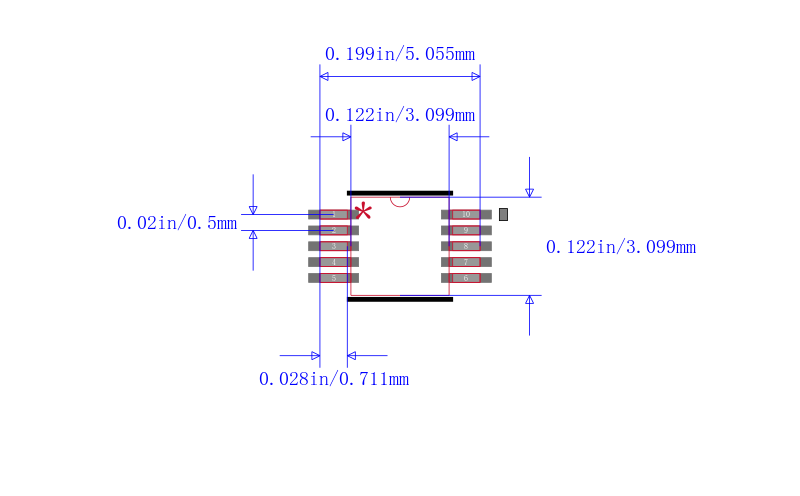

TPS62054DGSRG4封装焊盘图
