TPS3513D

TPS3513D图片1
TPS3513D图片2
TPS3513D图片3
TPS3513D图片4
TPS3513D图片5
TPS3513D图片6
TPS3513D图片7
TPS3513D图片8
TPS3513D图片9
TPS3513D图片10
TPS3513D概述

PC电源监控 PC POWER SUPPLY SUPERVISORS

监控器 开路漏极或开路集电极 3 通道 14-SOIC


立创商城:
TPS3513D


德州仪器TI:
3-channel supervisor with overcurrent detect for switch-mode power supplies


得捷:
IC SUPERVISOR 3 CHANNEL 14SOIC


贸泽:
监控电路 3Ch Super With Over- Current Detect


艾睿:
Processor Supervisor 3.3V/5V/12V 3 Open Drain 14-Pin SOIC Tube


安富利:
Volt Supervisor Monitor 3.3V/5V/12V 14-Pin SOIC Tube


Chip1Stop:
Volt Supervisor Monitor 3.3V/5V/12V 14-Pin SOIC Tube


Verical:
Voltage Monitor 3.3V/5V/12V 14-Pin SOIC Tube


Win Source:
IC PC PWR SPLY SUPERVISOR 14SOIC


TPS3513D中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 1 mA

耗散功率 956 mW

静态电流 1.00 mA

阈值电压 3.3V,5V,12V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 956 mW

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPS3513D引脚图与封装图

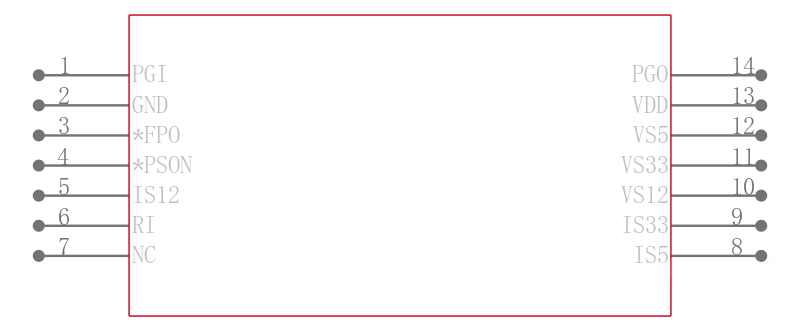

TPS3513D引脚图
TPS3513D封装图
TPS3513D封装焊盘图
在线购买TPS3513D
型号: TPS3513D
制造商: TI 德州仪器
描述:PC电源监控 PC POWER SUPPLY SUPERVISORS
替代型号TPS3513D
型号/品牌 代替类型 替代型号对比

TPS3513D

TI 德州仪器

当前型号

当前型号

TPS3513DR

德州仪器

完全替代

TPS3513D和TPS3513DR的区别

TPS3513DRG4

德州仪器

类似代替

TPS3513D和TPS3513DRG4的区别
