TC4422VMF

TC4422VMF图片1
TC4422VMF图片2
TC4422VMF图片3
TC4422VMF概述

9A高速MOSFET驱动器 9A High-Speed MOSFET Drivers

低端 栅极驱动器 IC 非反相 8-DFN-S(6x5)


立创商城:
低边 IGBT MOSFET 灌:9A 拉:9A


得捷:
IC GATE DRVR LOW-SIDE 8DFN


艾睿:
Driver 9A 1-OUT Low Side Non-Inv 8-Pin DFN-S EP Tube


安富利:
MOSFET DRVR 9A 1-OUT Lo Side Non-Inv 8-Pin DFN-S EP Tube


Chip1Stop:
Driver 9A 1-OUT Low Side Non-Inv 8-Pin DFN-S EP Tube


TC4422VMF中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 60 ns

输出接口数 1

供电电流 1.50 mA

下降时间Max 75 ns

上升时间Max 75 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 8

封装 DFN-8

外形尺寸

封装 DFN-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TC4422VMF引脚图与封装图

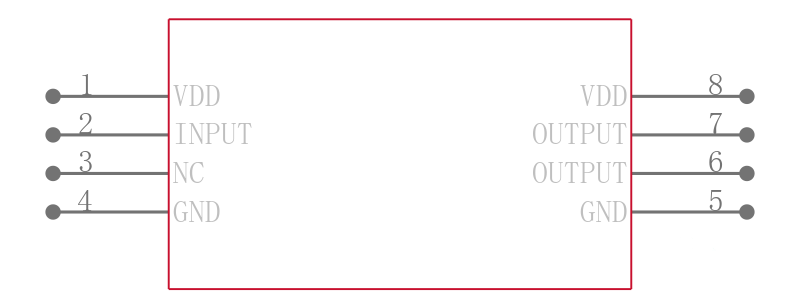

TC4422VMF引脚图

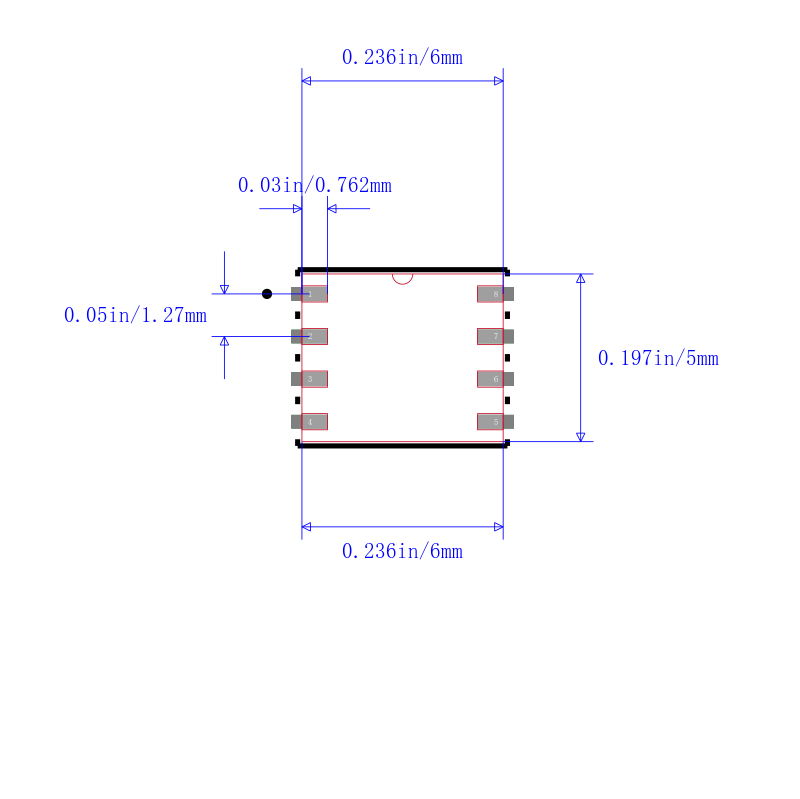

TC4422VMF封装图
TC4422VMF封装焊盘图
在线购买TC4422VMF
型号: TC4422VMF
制造商: Microchip 微芯
描述:9A高速MOSFET驱动器 9A High-Speed MOSFET Drivers
替代型号TC4422VMF
型号/品牌 代替类型 替代型号对比

TC4422VMF

Microchip 微芯

当前型号

当前型号

TC4422AVMF

微芯

类似代替

TC4422VMF和TC4422AVMF的区别
