TPS51117RGYR

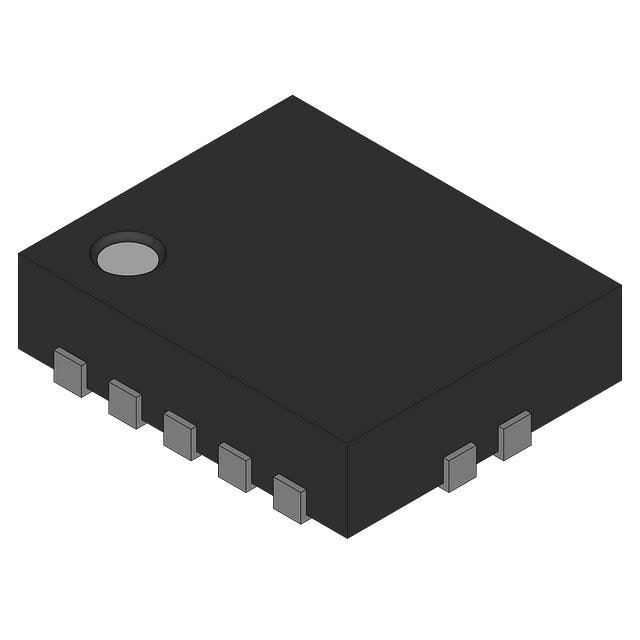

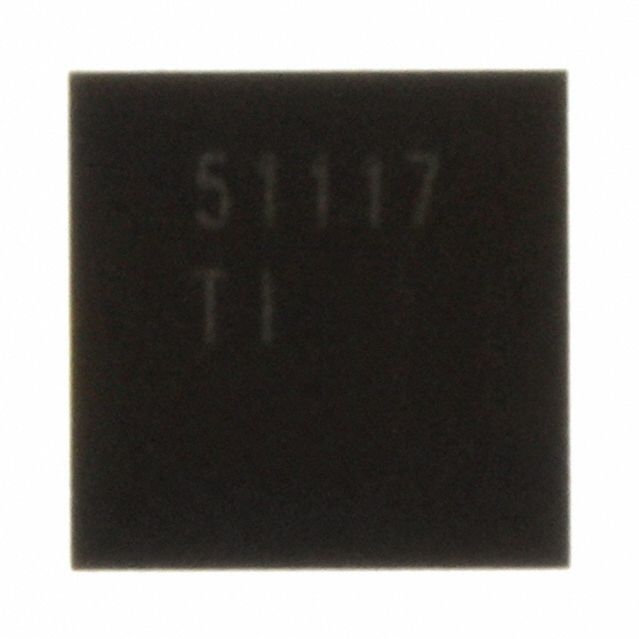

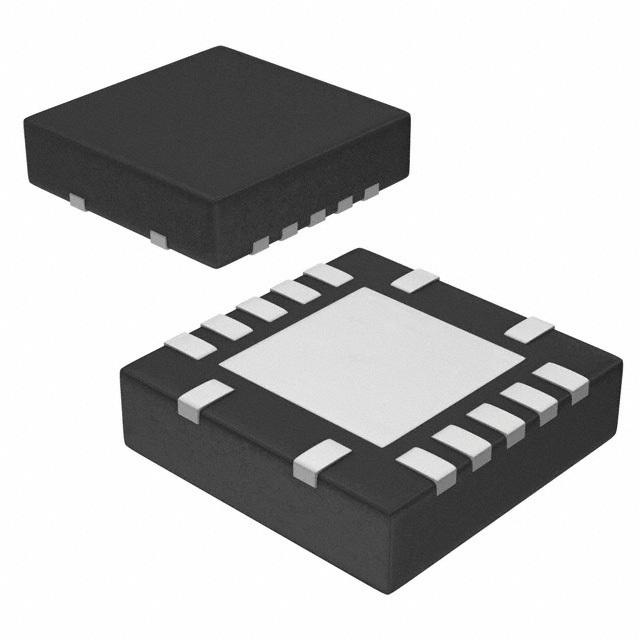

TPS51117RGYR图片1
TPS51117RGYR图片2
TPS51117RGYR图片3
TPS51117RGYR图片4
TPS51117RGYR图片5
TPS51117RGYR图片6
TPS51117RGYR图片7
TPS51117RGYR图片8
TPS51117RGYR图片9
TPS51117RGYR概述

单同步降压控制器 SINGLE SYNCHRONOUS STEP-DOWN CONTROLLER

降压 稳压器 正 输出 降压 - DC DC 切换控制器 IC 14-VQFN(3.5x3.5)


得捷:
IC REG CTRLR BUCK 14-QFN


立创商城:
降压型 4.5V~5.5V


德州仪器TI:
1.8-V to 28-V, synchronous D-CAP buck contoller with light load efficiency


贸泽:
开关控制器 Wide Vin Synch Buck Cntrlr


艾睿:
DC DC Cntrlr Single-OUT Sync Step Down 1.8V to 28V Input 14-Pin VQFN EP T/R


安富利:
DC DC Cntrlr Single-OUT Sync Step Down 1.8V to 28V Input 14-Pin VQFN EP T/R


Chip1Stop:
DC/DC Controller External Switch 1.8V to 28V Input Sync. Step Down Controller with DCAP? Mode, Optimized for Light Load Efficiency DC/DC Cntrlr Single-OUT Step Down 550kHz 14-Pin VQFN EP T/R


Verical:
DC DC Cntrlr Single-OUT Sync Step Down 1.8V to 28V Input 14-Pin VQFN EP T/R


Newark:
# TEXAS INSTRUMENTS  TPS51117RGYR  DC/DC Controller, Adaptive On-Time D-CAP, 1.8V to 28V, 1 Output, Synchronous Buck, 550kHz, VQFN-14


Win Source:
Buck Regulator Positive Output Step-Down DC-DC Controller IC 14-VQFN 3.5x3.5


DeviceMart:
IC REG CTRLR BUCK PWM 14-QFN


TPS51117RGYR中文资料参数规格
技术参数

电源电压DC 1.80V min

输出接口数 1

输入电压DC 28.0V max

输出电压 0.75V ~ 5.5V

输出电流 10 A

耗散功率 1300 mW

静态电流 400 µA

调节输出数 1

输出功率 1.3 W

开关频率 550 kHz

过温保护 Yes

拓扑结构 Buck

占空比 95 %

输入电压Max 28 V

输入电压Min 1.8 V

输出电流Max 10 A

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1300 mW

电源电压 1.8V ~ 28V

电源电压Max 28 V

电源电压Min 1.8 V

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 VQFN-14

外形尺寸

封装 VQFN-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

TPS51117RGYR引脚图与封装图
TPS51117RGYR引脚图
TPS51117RGYR封装图
TPS51117RGYR封装焊盘图
在线购买TPS51117RGYR
型号: TPS51117RGYR
制造商: TI 德州仪器
描述:单同步降压控制器 SINGLE SYNCHRONOUS STEP-DOWN CONTROLLER
替代型号TPS51117RGYR
型号/品牌 代替类型 替代型号对比

TPS51117RGYR

TI 德州仪器

当前型号

当前型号

TPS51117RGYTG4

德州仪器

完全替代

TPS51117RGYR和TPS51117RGYTG4的区别

TPS51117RGYT

德州仪器

类似代替

TPS51117RGYR和TPS51117RGYT的区别

TPS51117RGYRG4

德州仪器

类似代替

TPS51117RGYR和TPS51117RGYRG4的区别
