TPS563219DDFT

TPS563219DDFT图片1
TPS563219DDFT图片2
TPS563219DDFT图片3
TPS563219DDFT图片4
TPS563219DDFT图片5
TPS563219DDFT图片6
TPS563219DDFT图片7
TPS563219DDFT图片8
TPS563219DDFT图片9
TPS563219DDFT图片10
TPS563219DDFT概述

Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。

Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments

### 直流/直流开关调节器转换器(集成开关),Texas Instruments

Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


得捷:
IC REG BUCK ADJ 3A TSOT23-8


欧时:
### Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 4.5V-17V输入, 760mV-7V输出, 3A输出, SOT-23-8


艾睿:
Conv DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 8-Pin SOT-23 T/R


安富利:
Conv DC-DC Single Step Down 4.5V to 17V 8-Pin SOT-23 T/R


Chip1Stop:
Conv DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 8-Pin SOT-23 T/R


Verical:
Conv DC-DC 4.5V to 17V Step Down Single-Out 0.76V to 7V 3A 8-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  TPS563219DDFT  DC-DC Switching Step Down Regulator, Adjustable, 4.5V-17Vin, 760mV-7Vout, 3Aout, SOT-23-8


TPS563219DDFT中文资料参数规格
技术参数

输出接口数 1

输出电压 0.76V ~ 7V

输出电流 3 A

针脚数 8

静态电流 650 µA

调节输出数 1

开关频率 650 kHz

拓扑结构 Buck

输入电压Max 17 V

输入电压Min 4.5 V

输出电压Max 7 V

输出电压Min 760 mV

输出电流Max 3 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 17 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSOT-23-8

外形尺寸

长度 2.95 mm

宽度 1.65 mm

高度 1 mm

封装 TSOT-23-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TPS563219DDFT引脚图与封装图

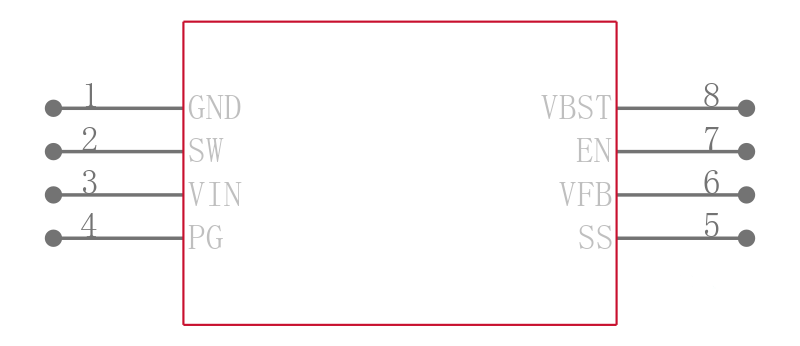

TPS563219DDFT引脚图

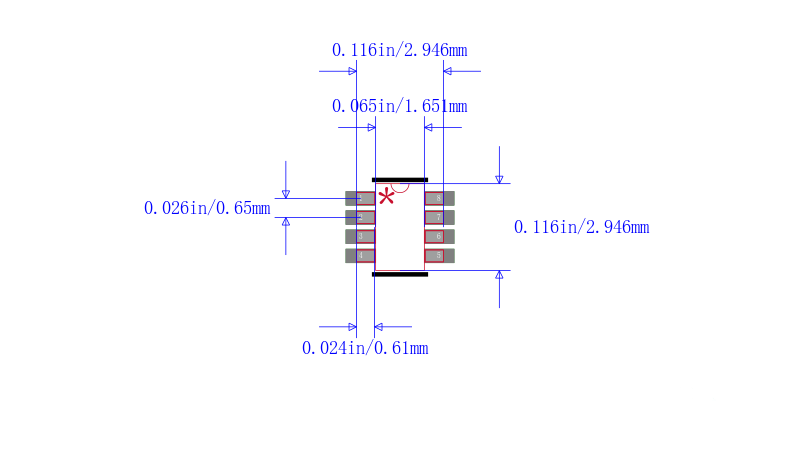

TPS563219DDFT封装图
TPS563219DDFT封装焊盘图
在线购买TPS563219DDFT
型号: TPS563219DDFT
制造商: TI 德州仪器
描述:Step-Down DC/DC Converters Integrated Switch 9V to 30V Input Max., Texas Instruments ### 直流/直流开关调节器转换器(集成开关),Texas Instruments Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。
替代型号TPS563219DDFT
型号/品牌 代替类型 替代型号对比

TPS563219DDFT

TI 德州仪器

当前型号

当前型号

TPS563219DDFR

德州仪器

类似代替

TPS563219DDFT和TPS563219DDFR的区别
