TPS40040DRBTG4参数规格_中文资料_数据手册PDF

TPS40040DRBTG4概述

具有低引脚数的 2.25V 至 5.5V 输入电压、300kHz 同步降压控制器 8-SON -40 to 85

Buck Regulator Positive Output Step-Down DC-DC Controller IC 8-SON 3x3

立创商城:
降压型 2.25V~5.5V 300kHz

得捷:
IC REG CTRLR BUCK 8SON

艾睿:
DC DC Cntrlr Single-OUT Sync Buck 2.25V to 5.5V Input 8-Pin VSON EP T/R

Chip1Stop:
DC DC Cntrlr Single-OUT Sync Buck 2.25V to 5.5V Input 8-Pin VSON EP T/R

Verical:
DC DC Cntrlr Single-OUT Sync Buck 2.25V to 5.5V Input 8-Pin VSON EP T/R

TPS40040DRBTG4中文资料参数规格

技术参数

电源电压DC 2.25V min

输出接口数 1

输出电压 0.6V ~ 4.95V

输出电流 15 A

耗散功率 2000 mW

静态电流 2.00 mA

调节输出数 1

开关频率 300 kHz

过温保护 Yes

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.25 V

输出电流Max 15 A

最大占空比 0.95

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 2000 mW

输入电压 2.25V ~ 5.5V

封装参数

引脚数 8

封装 VDFN-8

外形尺寸

封装 VDFN-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

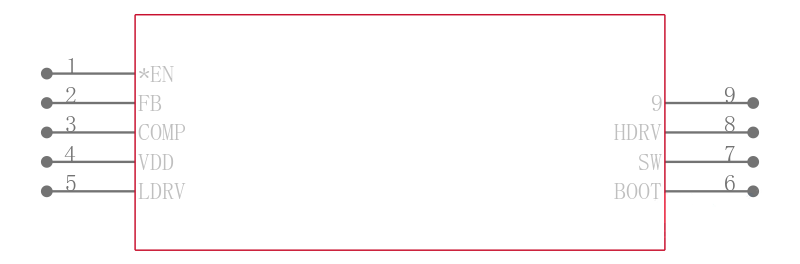

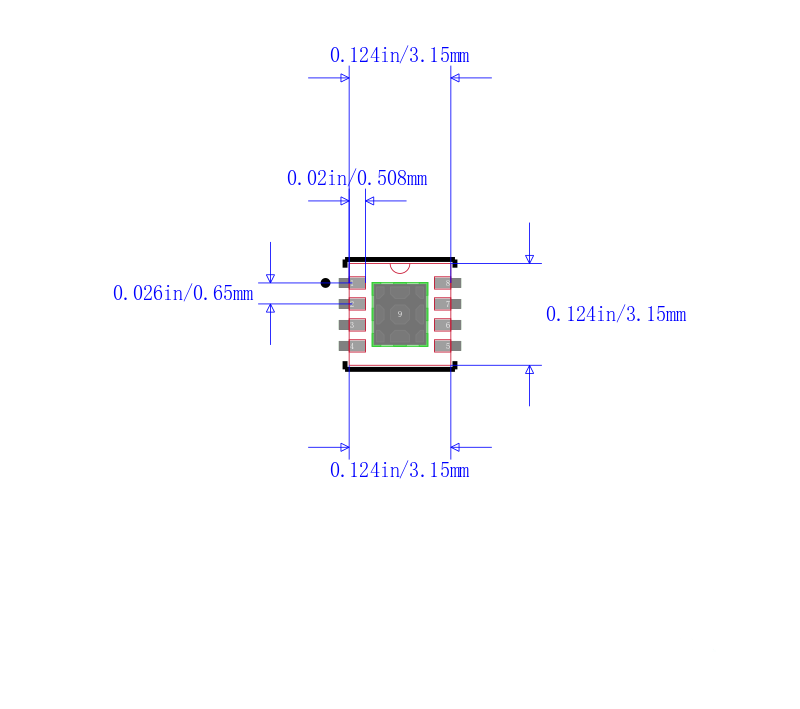

TPS40040DRBTG4引脚图与封装图

在线购买TPS40040DRBTG4

型号： TPS40040DRBTG4

制造商： TI 德州仪器

描述：具有低引脚数的 2.25V 至 5.5V 输入电压、300kHz 同步降压控制器 8-SON -40 to 85

立即咨询

替代型号TPS40040DRBTG4

型号/品牌	代替类型	替代型号对比
TPS40040DRBTG4 TI 德州仪器	当前型号	当前型号
TPS40040DRBR 德州仪器	完全替代	TPS40040DRBTG4和TPS40040DRBR的区别
TPS40040DRBRG4 德州仪器	完全替代	TPS40040DRBTG4和TPS40040DRBRG4的区别
TPS40040DRBT 德州仪器	功能相似	TPS40040DRBTG4和TPS40040DRBT的区别
