TPS76825QPWPRG4概述

快速瞬态响应1 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT VOLTAGE REGULATORS

PMIC - 稳压器 - 线性正固定 1 输出 1A 20-HTSSOP

得捷:
IC REG LINEAR 2.5V 1A 20HTSSOP

贸泽:
低压差稳压器 Micropower LDO Reg

艾睿:
LDO Regulator Pos 2.5V 1A 20-Pin HTSSOP EP T/R

Chip1Stop:
LDO Regulator Pos 2.5V 1A 20-Pin HTSSOP EP T/R

Win Source:
FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT VOLTAGE REGULATORS

德州仪器TI:
1-A, 10-V, low-dropout voltage regulator with power good & enable

TPS76825QPWPRG4中文资料参数规格

技术参数

输出接口数 1

输出电压 2.5 V

输出电流 1 A

耗散功率 4.1 W

静态电流 80.0 µA

输出电容类型 Tantalum

跌落电压 230 mV

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 4100 mW

精度 ±2 %

输入电压 2.7V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

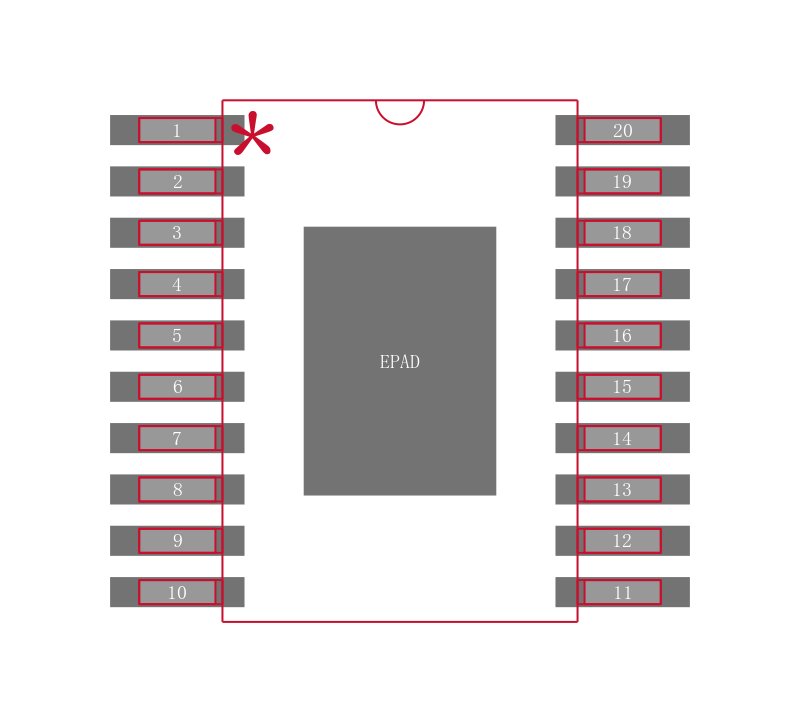

TPS76825QPWPRG4引脚图与封装图

在线购买TPS76825QPWPRG4

型号： TPS76825QPWPRG4

制造商： TI 德州仪器

描述：快速瞬态响应1 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT VOLTAGE REGULATORS

立即咨询

替代型号TPS76825QPWPRG4

型号/品牌	代替类型	替代型号对比
TPS76825QPWPRG4 TI 德州仪器	当前型号	当前型号
TPS76733QPWP 德州仪器	类似代替	TPS76825QPWPRG4和TPS76733QPWP的区别
TPS77533PWP 德州仪器	类似代替	TPS76825QPWPRG4和TPS77533PWP的区别
TPS76818QPWP 德州仪器	类似代替	TPS76825QPWPRG4和TPS76818QPWP的区别
