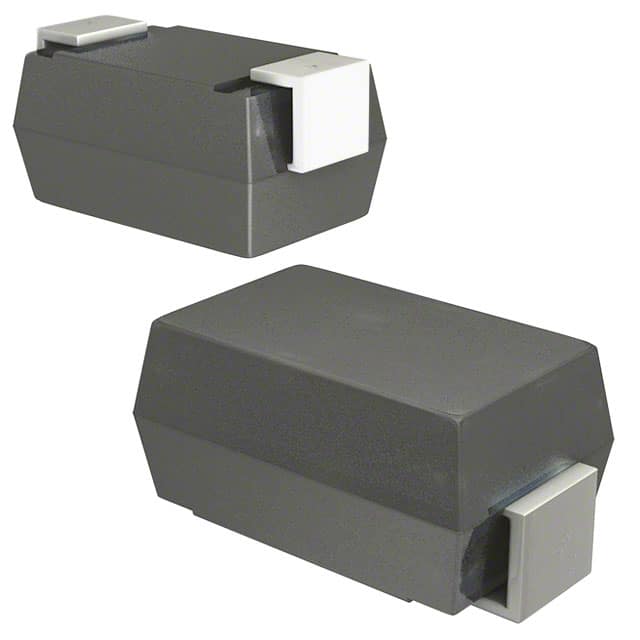

TV04A200JB-HF图片1

TV04A200JB-HF图片2

TV04A200JB-HF概述

ESD 抑制器/TVS 二极管 400W, 20.0V,Bidir

32.4V 夹子 12.35A Ipp TVS - 表面贴装型 SMA（DO-214AC）

立创商城:
Vrwm:20V 400W

得捷:
TVS DIODE 20VWM 32.4VC SMA

贸泽:
ESD 抑制器/TVS 二极管 400W, 20.0V,Bidir

艾睿:
Diode TVS Single Bi-Dir 20V 400W 2-Pin SMA T/R

TV04A200JB-HF中文资料参数规格

技术参数

工作电压 20 V

击穿电压 22.2 V

耗散功率 1 W

钳位电压 32.4 V

测试电流 1 mA

脉冲峰值功率 400 W

最小反向击穿电压 22.2 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC-2

外形尺寸

封装 DO-214AC-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TV04A200JB-HF引脚图与封装图

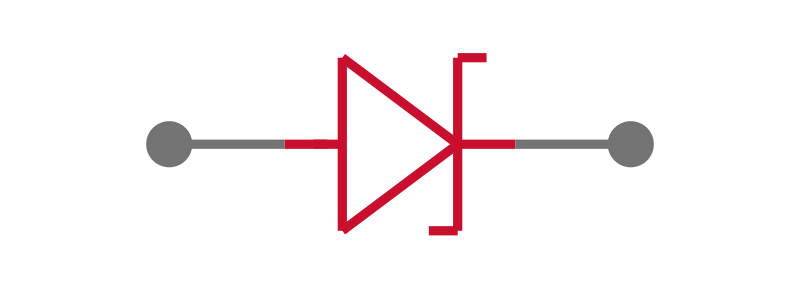

TV04A200JB-HF引脚图

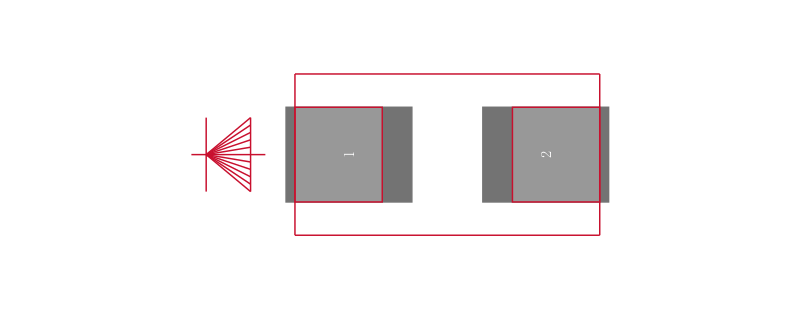

TV04A200JB-HF封装图

TV04A200JB-HF封装焊盘图

在线购买TV04A200JB-HF

型号： TV04A200JB-HF

制造商： Comchip Technology 上华科技

描述：ESD 抑制器/TVS 二极管 400W, 20.0V,Bidir

替代型号TV04A200JB-HF

型号/品牌

代替类型

替代型号对比

TV04A200JB-HF

Comchip Technology 上华科技

当前型号

当前型号

ATV04A200JB-HF

上华科技

完全替代

TV04A200JB-HF和ATV04A200JB-HF的区别

TV04A200JB-G

上华科技

功能相似

TV04A200JB-HF和TV04A200JB-G的区别
