TPS63030DSKTG4参数规格_中文资料_数据手册PDF

TPS63030DSKTG4概述

1 -A开关系列高效率单电感器降压 - 升压型转换器 HIGH EFFICIENCY SINGLE INDUCTOR BUCK-BOOST CONVERTER WITH 1-A SWITCHES

降压升压开关稳压器 IC 正可调式 1.2V 1 输出 900mA（开关） 10-WFDFN 裸露焊盘

得捷:
IC REG BCK BST ADJ 900MA 10SON

立创商城:
升降压型 Vin=1.8V~5.5V Vout=1.2V~5.5V 900mA

艾睿:
Conv DC-DC 1.8V to 5.5V Non-Inv/Inv/Step Up/Step Down Single-Out 1.2V to 5.5V 0.8A 10-Pin WSON EP T/R

Chip1Stop:
Conv DC-DC Single Non-Inv/Inv/Step Up/Step Down 1.8V to 5.5V 10-Pin WSON EP T/R

Verical:
Conv DC-DC 1.8V to 5.5V Non-Inv/Inv/Step Up/Step Down Single-Out 1.2V to 5.5V 0.8A 10-Pin WSON EP T/R

TPS63030DSKTG4中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 5.5V

输出电流 0.8 A

静态电流 25.0 µA

调节输出数 1

开关频率 2.4 MHz

输入电压Max 5.5 V

输入电压Min 1.8 V

输出电压Max 5.5 V

输出电压Min 1.2 V

输出电流Max 0.8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WFDFN-10

外形尺寸

封装 WFDFN-10

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

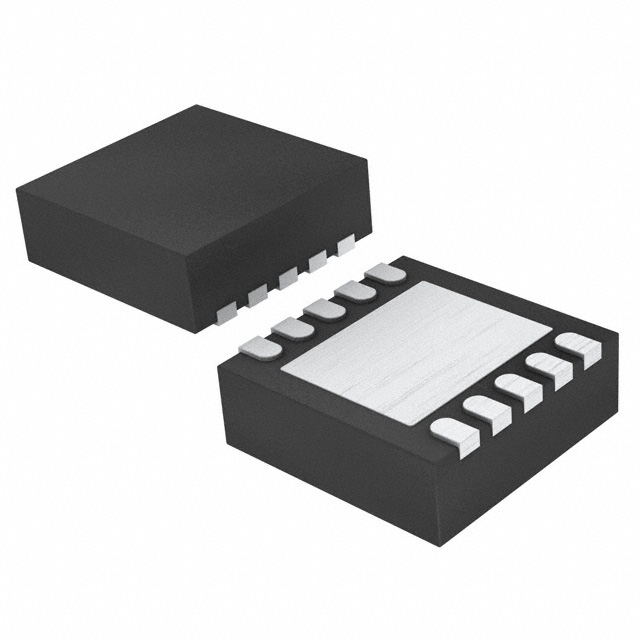

TPS63030DSKTG4引脚图与封装图

在线购买TPS63030DSKTG4

型号： TPS63030DSKTG4

描述：1 -A开关系列高效率单电感器降压 - 升压型转换器 HIGH EFFICIENCY SINGLE INDUCTOR BUCK-BOOST CONVERTER WITH 1-A SWITCHES

替代型号TPS63030DSKTG4
