TC4425COE参数规格_中文资料_数据手册PDF

TC4425COE概述

3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

低端栅极驱动器 IC 反相，非反相 16-SOIC

得捷:
IC GATE DRVR LOW-SIDE 16SOIC

立创商城:
低边 MOSFET 灌:3A 拉:3A

艾睿:
Driver 3A 2-OUT Low Side Inv/Non-Inv 16-Pin SOIC W Tube

Allied Electronics:
IC MOSFET DVR 3A DUAL HS 16-SOIC

安富利:
MOSFET DRVR 3A 2-OUT Lo Side Inv/Non-Inv 16-Pin SOIC W Tube

Chip1Stop:
Driver 3A 2-OUT Low Side Inv/Non-Inv 16-Pin SOIC W Tube

TME:
Driver; MOSFET gate driver; 3A; Channels:2; 4.5÷18V; SO16

TC4425COE中文资料参数规格

技术参数

电源电压DC 4.50V min

工作电压 4.5V ~ 18V

上升/下降时间 23ns, 25ns

输出接口数 2

输出电流 3 A

供电电流 2.50 mA

通道数 2

耗散功率 470 mW

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 470 mW

电源电压 4.5V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

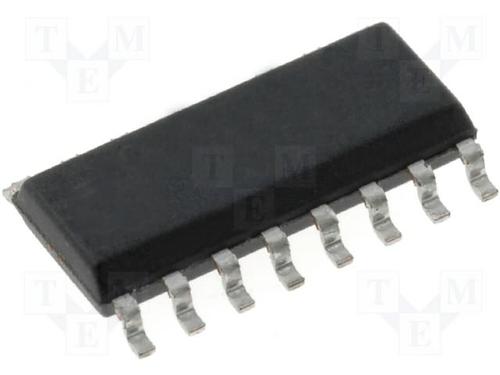

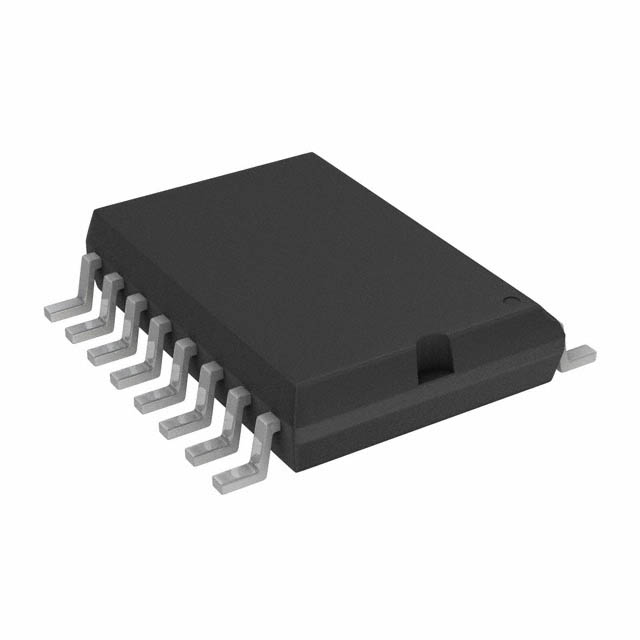

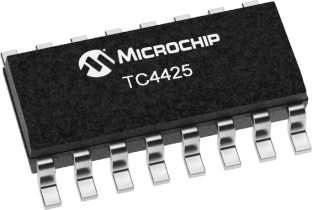

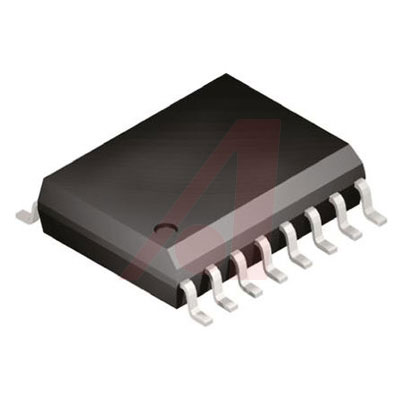

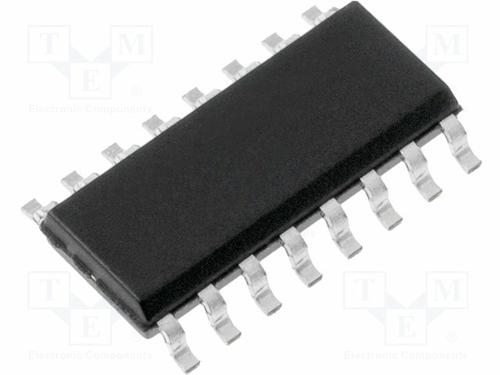

TC4425COE引脚图与封装图

在线购买TC4425COE

型号： TC4425COE

制造商： Microchip 微芯

描述：3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers

立即咨询

替代型号TC4425COE

型号/品牌	代替类型	替代型号对比
TC4425COE Microchip 微芯	当前型号	当前型号
TC4425COE713 微芯	完全替代	TC4425COE和TC4425COE713的区别
TC4425EOE 微芯	类似代替	TC4425COE和TC4425EOE的区别
TC4425EOE713 微芯	类似代替	TC4425COE和TC4425EOE713的区别
