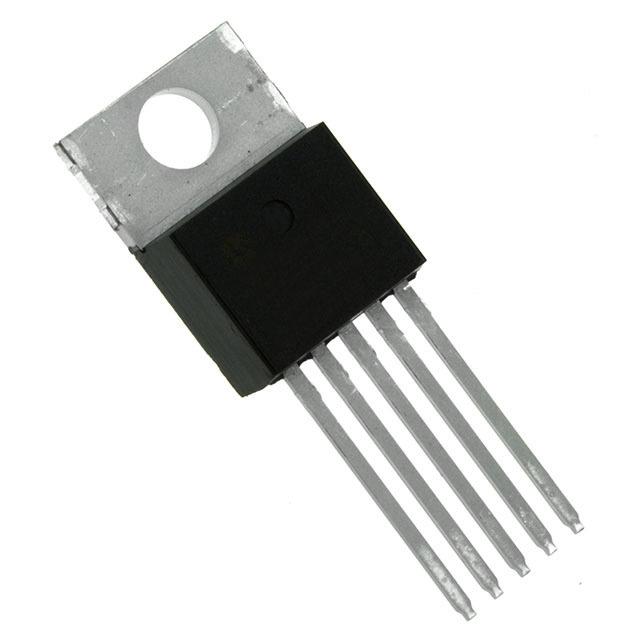

TC4420CAT

TC4420CAT图片1
TC4420CAT图片2
TC4420CAT图片3
TC4420CAT图片4
TC4420CAT图片5
TC4420CAT图片6
TC4420CAT图片7
TC4420CAT图片8
TC4420CAT图片9
TC4420CAT图片10
TC4420CAT概述

6A高速MOSFET驱动器 6A High-Speed MOSFET Drivers

低端 栅极驱动器 IC 非反相 TO-220-5


得捷:
IC GATE DRVR LOW-SIDE TO220-5


立创商城:
低边 MOSFET 灌:6A 拉:6A


艾睿:
Driver 6A 1-OUT Low Side Non-Inv Automotive 5-Pin5+Tab TO-220 Tube


Allied Electronics:
6A Sngl MOSFET Drvr5 TO-220TUBE


安富利:
MOSFET DRVR 6A 1-OUT Lo Side Non-Inv 5-Pin5+Tab TO-220 Tube


Chip1Stop:
Driver 6A 1-OUT Lo Side Non-Inv Automotive 5-Pin5+Tab TO-220 Tube


Verical:
Driver 6A 1-OUT Low Side Non-Inv Automotive 5-Pin5+Tab TO-220 Tube


TC4420CAT中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 25 ns

输出接口数 1

供电电流 3.00 mA

耗散功率 1600 mW

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1600 mW

电源电压 4.5V ~ 18V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8542390001

数据手册

TC4420CAT引脚图与封装图
TC4420CAT引脚图
TC4420CAT封装图

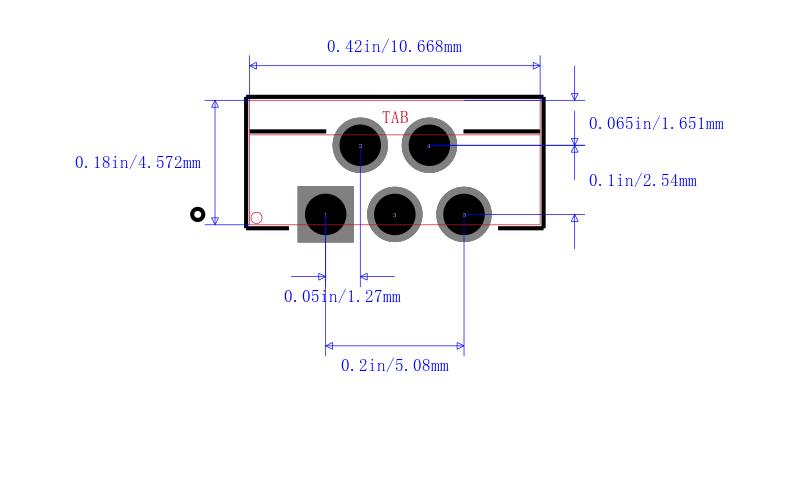

TC4420CAT封装焊盘图
在线购买TC4420CAT
型号: TC4420CAT
制造商: Microchip 微芯
描述:6A高速MOSFET驱动器 6A High-Speed MOSFET Drivers
替代型号TC4420CAT
型号/品牌 代替类型 替代型号对比

TC4420CAT

Microchip 微芯

当前型号

当前型号

MCP1407-E/AT

微芯

类似代替

TC4420CAT和MCP1407-E/AT的区别

MIC4420ZT

微芯

类似代替

TC4420CAT和MIC4420ZT的区别

TC4420VAT

微芯

类似代替

TC4420CAT和TC4420VAT的区别
