TPS61085PWG4概述

650千赫/ 1.2兆赫， 18.5 V升压DC-DC转换器 650 kHz/1.2 MHz, 18.5 V STEP-UP DC-DC CONVERTER

升压开关稳压器 IC 正可调式 2.8V 1 输出 2A（开关） 8-TSSOP（0.173"，4.40mm 宽）

得捷:
IC REG BOOST ADJ 2A 8TSSOP

立创商城:
升压型 Vin=2.3V~6V Vout=2.8V~18.5V 2A

艾睿:
Conv DC-DC 2.3V to 6V Step Up Single-Out 2.8V to 18.5V 8-Pin TSSOP Tube

Chip1Stop:
Conv DC-DC Single Step Up 2.3V to 6V 8-Pin TSSOP Tube

Verical:
Conv DC-DC 2.3V to 6V Step Up Single-Out 2.8V to 18.5V 2A 8-Pin TSSOP Tube

TPS61085PWG4中文资料参数规格

技术参数

输出接口数 1

输出电压 2.8V ~ 18.5V

输出电流 2 A

静态电流 70.0 µA

调节输出数 1

开关频率 650kHz, 1.2MHz

拓扑结构 Boost

输入电压Max 6 V

输入电压Min 2.3 V

输出电压Max 18.5 V

输出电压Min 2.8 V

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 6 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

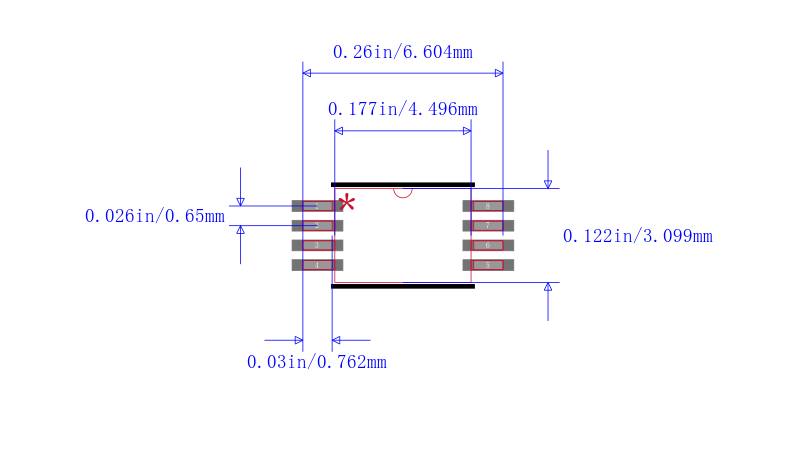

TPS61085PWG4引脚图与封装图
