TPS77815PWPR参数规格_中文资料_数据手册PDF

TPS77815PWPR概述

快速瞬态响应750毫安低压差线性稳压器 FAST-TRANSIENT-RESPONSE 750mA LOW-DROPOUT LINEAR REGULATORS

PMIC - 稳压器 - 线性正固定 1 输出 750mA 20-HTSSOP

得捷:
IC REG LIN 1.5V 750MA 20HTSSOP

立创商城:
正 Vin=10V Vout=1.5V 750mA 60dB@1kHz

贸泽:
低压差稳压器 Fast-Tran-Res 750-mA

艾睿:
LDO Regulator Pos 1.5V 0.75A 20-Pin HTSSOP EP T/R

安富利:
LDO Regulator Pos 1.5V 0.75A 20-Pin HTSSOP EP T/R

Verical:
LDO Regulator Pos 1.5V 0.75A 20-Pin HTSSOP EP T/R

TPS77815PWPR中文资料参数规格

技术参数

输出接口数 1

输出电压 1.5 V

输出电流 750 mA

耗散功率 7.2 W

静态电流 80.0 µA

输出电容类型 Tantalum

跌落电压 0.26V @750mA

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电流Max 0.75 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 7200 mW

精度 ±2 %

输入电压 2.7V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

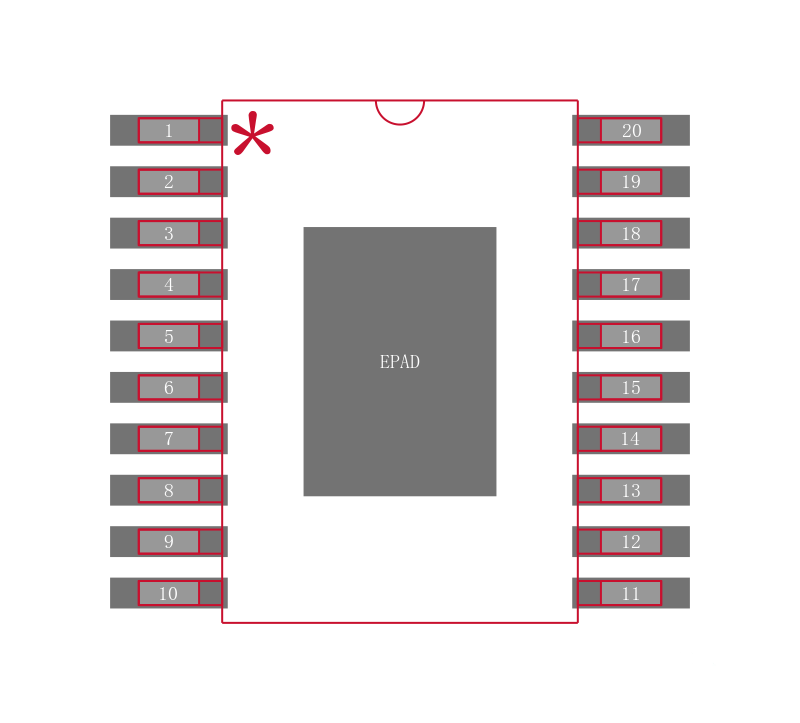

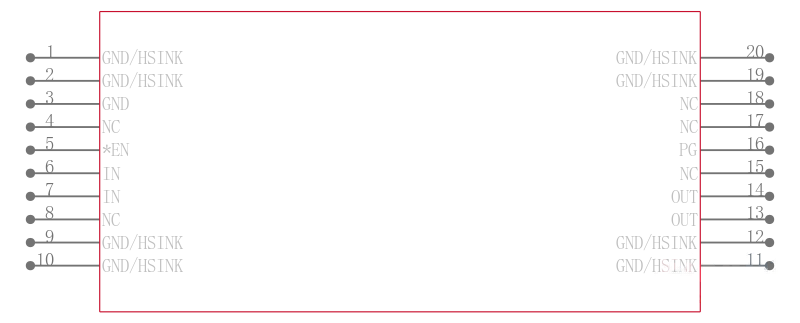

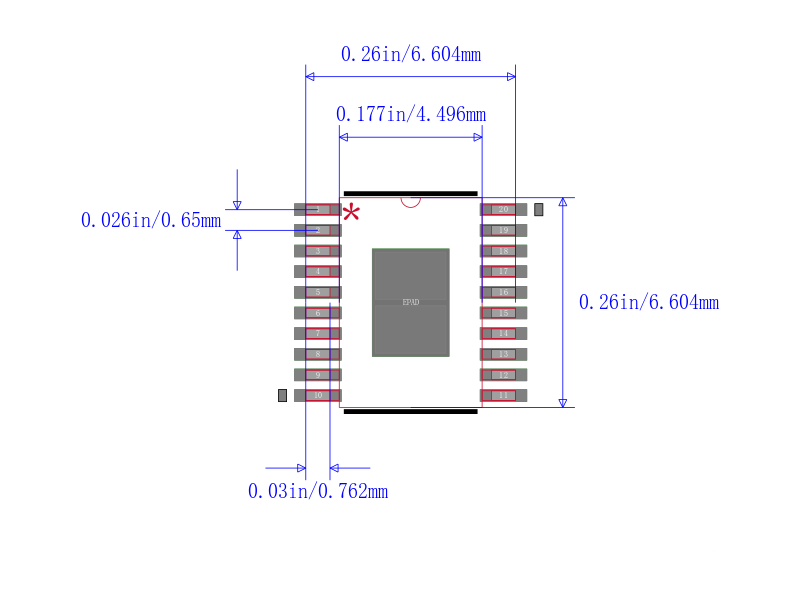

TPS77815PWPR引脚图与封装图

在线购买TPS77815PWPR

型号： TPS77815PWPR

制造商： TI 德州仪器

描述：快速瞬态响应750毫安低压差线性稳压器 FAST-TRANSIENT-RESPONSE 750mA LOW-DROPOUT LINEAR REGULATORS

立即咨询

替代型号TPS77815PWPR

型号/品牌	代替类型	替代型号对比
TPS77815PWPR TI 德州仪器	当前型号	当前型号
TPS77815PWPG4 德州仪器	完全替代	TPS77815PWPR和TPS77815PWPG4的区别
TPS77815PWP 德州仪器	类似代替	TPS77815PWPR和TPS77815PWP的区别
TPS77815PWPRG4 德州仪器	功能相似	TPS77815PWPR和TPS77815PWPRG4的区别
