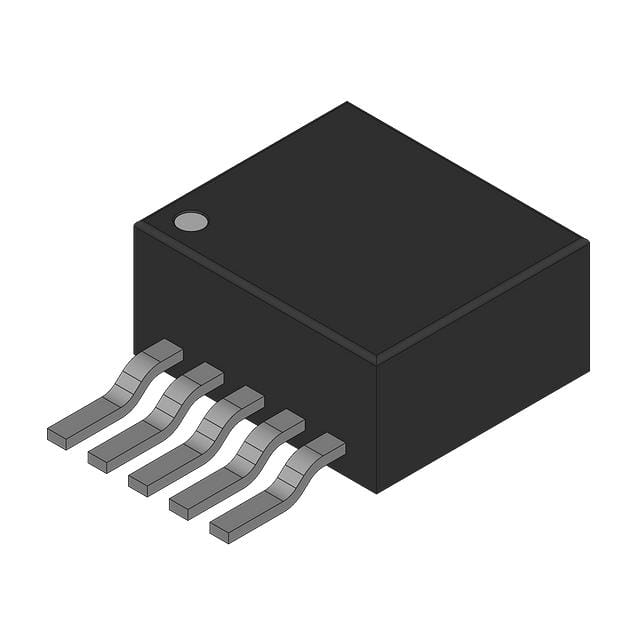

TPS7A6033QKTTRQ1图片1
TPS7A6033QKTTRQ1图片2
TPS7A6033QKTTRQ1图片3
TPS7A6033QKTTRQ1图片4
TPS7A6033QKTTRQ1图片5
TPS7A6033QKTTRQ1图片6
TPS7A6033QKTTRQ1图片7
TPS7A6033QKTTRQ1图片8
TPS7A6033QKTTRQ1概述

300 - mA的40 -V低压降了25 μA静态电流稳压器 300-mA 40-V LOW-DROPOUT REGULATOR WITH 25-μA QUIESCENT CURRENT

The TPS7A60xx-Q1 and TPS7A61xx-Q1 comprise a family of low-dropout linear voltage regulators designed for low power consumption and quiescent current less than 25 µA in light-load applications. These devices feature integrated overcurrent protection and are designed to achieve stable operation even with low-ESR ceramic capacitors. Power-on-reset delay is implemented during device start-up to indicate that the output voltage is stable and in regulation. The power-on-reset delay is fixed 250 µs typical, and can also be programmed by an external capacitor. A low-voltage tracking feature allows for a smaller input capacitor and can possibly eliminate the need of using a boost converter during cold-crank conditions. Because of these features, these devices are well-suited in power supplies for various automotive applications.

TPS7A6033QKTTRQ1中文资料参数规格
技术参数

输出接口数 1

输出电压 3.3 V

输出电流 300 mA

供电电流 40 µA

耗散功率 4.14 W

静态电流 0.025 mA

输出电容类型 Ceramic

跌落电压 300 mV

调节输出数 1

输入电压Max 40 V

输入电压Min 4 V

输出电压Min 3.3 V

输出电流Max 0.3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 4140 mW

精度 ±2 %

输入电压 5.3V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-6

外形尺寸

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TPS7A6033QKTTRQ1引脚图与封装图
TPS7A6033QKTTRQ1引脚图
TPS7A6033QKTTRQ1封装图
TPS7A6033QKTTRQ1封装焊盘图
在线购买TPS7A6033QKTTRQ1
型号: TPS7A6033QKTTRQ1
制造商: TI 德州仪器
描述:300 - mA的40 -V低压降了25 μA静态电流稳压器 300-mA 40-V LOW-DROPOUT REGULATOR WITH 25-μA QUIESCENT CURRENT
