TV15C220JB-HF参数规格_中文资料_数据手册PDF

TV15C220JB-HF概述

ESD 抑制器/TVS 二极管 1500W, 22.0V,Bidir

35.5V Clamp 42.25A Ipp Tvs Diode Surface Mount DO-214AB SMC

立创商城:
Vrwm:22V 1.5kW

得捷:
TVS DIODE 22VWM 35.5VC DO214AB

贸泽:
ESD 抑制器/TVS 二极管 1500W, 22.0V,Bidir

艾睿:
Diode TVS Single Bi-Dir 22V 1.5KW 2-Pin SMC T/R

TV15C220JB-HF中文资料参数规格

技术参数

工作电压 22 V

击穿电压 24.4 V

耗散功率 6.5 W

钳位电压 35.5 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 24.4 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

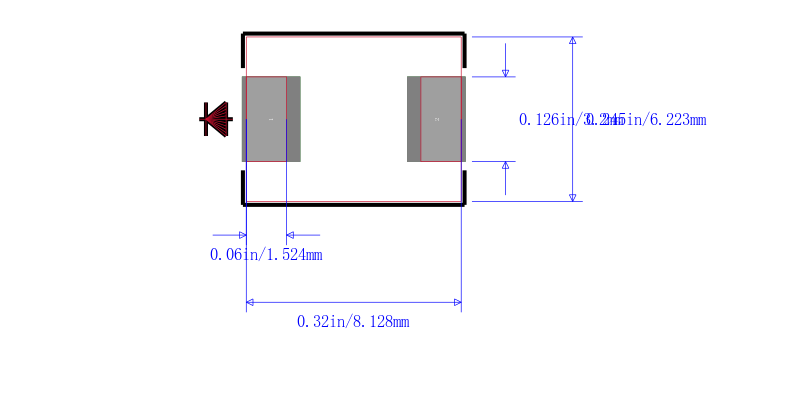

TV15C220JB-HF引脚图与封装图

在线购买TV15C220JB-HF

型号： TV15C220JB-HF

制造商： Comchip Technology 上华科技

描述：ESD 抑制器/TVS 二极管 1500W, 22.0V,Bidir

立即咨询

替代型号TV15C220JB-HF

型号/品牌	代替类型	替代型号对比
TV15C220JB-HF Comchip Technology 上华科技	当前型号	当前型号
ATV15C220JB-HF 上华科技	完全替代	TV15C220JB-HF和ATV15C220JB-HF的区别
TV15C220JB-G 上华科技	完全替代	TV15C220JB-HF和TV15C220JB-G的区别

型号/品牌

代替类型

替代型号对比

TV15C220JB-HF

Comchip Technology 上华科技

当前型号

ATV15C220JB-HF

上华科技

完全替代

TV15C220JB-HF和ATV15C220JB-HF的区别

TV15C220JB-G

上华科技

完全替代

TV15C220JB-HF和TV15C220JB-G的区别
