TPS79625DCQR概述

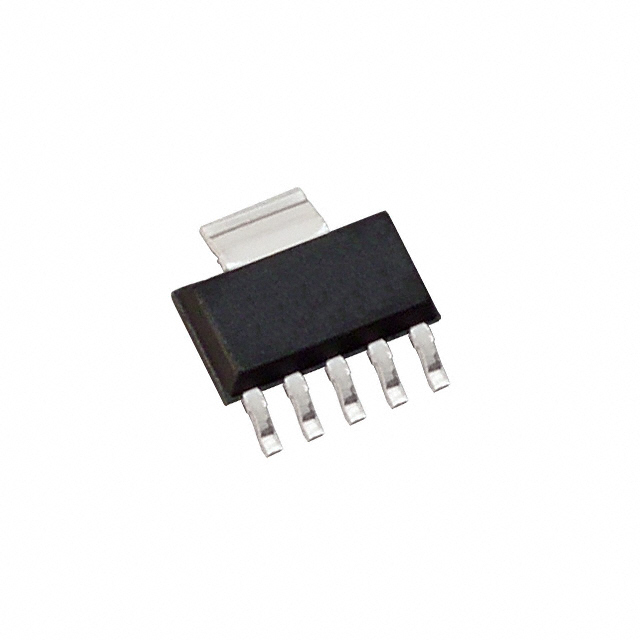

TEXAS INSTRUMENTS  TPS79625DCQR  芯片, 稳压器, LDO, 2.5V, 1A, SOT-223-6

The TPS796 family of low-dropout LDO low-power linear voltage regulators features high power-supply rejection ratio PSRR, ultralow-noise, fast start-up, and excellent line and load transient responses in small outline, 3 × 3 VSON, SOT223-6, and TO-263 packages. Each device in the family is stable with a small, 1-µF ceramic capacitor on the output. The family uses an advanced, proprietary BiCMOS fabrication process to yield extremely low dropout voltages for example, 250 mV at 1 A. Each device achieves fast start-up times approximately 50 µs with a 0.001-µF bypass capacitor while consuming very low quiescent current 265 µA typical. Moreover, when the device is placed in standby mode, the supply current is reduced to less than 1 µA. The TPS79630 exhibits approximately 40 µVRMS of output voltage noise at 3.0-V output, with a 0.1-µF bypass capacitor. Applications with analog components that are noise sensitive, such as portable RF electronics, benefit from the high PSRR, low noise features, and need fast response time.

TPS79625DCQR中文资料参数规格
技术参数

输出接口数 1

输入电压DC 5.50V max

输出电压 2.5 V

输出电流 1 A

供电电流 385 µA

针脚数 6

静态电流 260 µA

输出电容类型 Ceramic

跌落电压 0.2V @1A

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电压Min 2.5 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

输入电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-223-6

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 SOT-223-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

TPS79625DCQR引脚图与封装图
TPS79625DCQR引脚图
TPS79625DCQR封装图
TPS79625DCQR封装焊盘图
在线购买TPS79625DCQR
型号: TPS79625DCQR
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TPS79625DCQR  芯片, 稳压器, LDO, 2.5V, 1A, SOT-223-6
