TEXAS INSTRUMENTS TPS40060PWPG4 直流/直流控制器, 电压模式, 10V至55V, 1路输出, 同步降压, 1MHz, HTSSOP-16
The is a synchronous Buck Controller offers design flexibility with a variety of user programmable functions, including soft-start, UVLO, operating frequency, voltage feed-forward, high-side current limit and loop compensation. It is also synchronizable to an external supply. It incorporates the MOSFET gate drivers for external P-channel high-side and N-channel synchronous rectifier SR MOSFETs. Gate drive logic incorporates anti-cross conduction circuitry to prevent simultaneous high-side and synchronous rectifier conduction.
频率 300 kHz
电源电压DC 10.0V min
输出接口数 1
输出电压 0.7V ~ 45V
输出电流 10.0 A
针脚数 16
输入电流 5.00 mA
静态电流 1.50 mA
调节输出数 1
开关频率 1 MHz
过温保护 Yes
拓扑结构 Buck
占空比 98 %
输入电压Max 55 V
输入电压Min 10 V
最大占空比 0.98
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 10V ~ 55V
电源电压Max 55 V
电源电压Min 10 V
输入电压 10V ~ 55V
安装方式 Surface Mount
引脚数 16

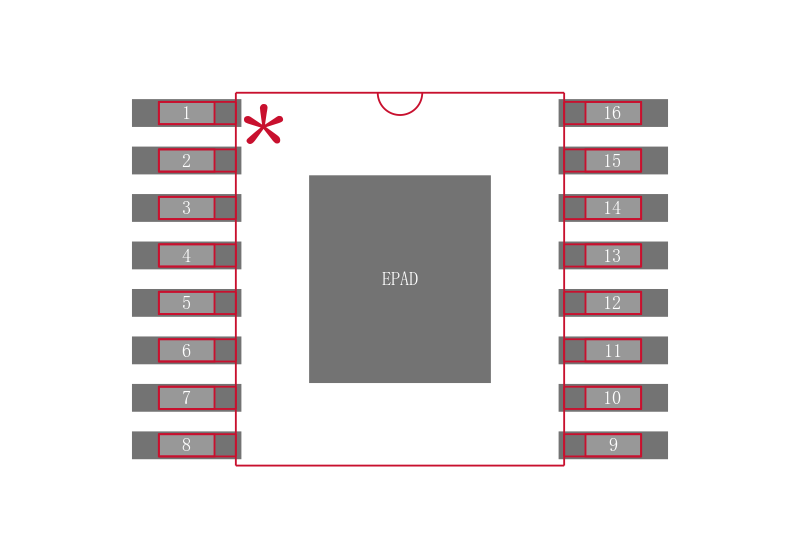

封装 HTSSOP-16
封装 HTSSOP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TPS40060PWPG4 TI 德州仪器 | 当前型号 | 当前型号 |
TPS40060PWP 德州仪器 | 完全替代 | TPS40060PWPG4和TPS40060PWP的区别 |
TPS40060PWPR 德州仪器 | 类似代替 | TPS40060PWPG4和TPS40060PWPR的区别 |
TPS40060PWPRG4 德州仪器 | 类似代替 | TPS40060PWPG4和TPS40060PWPRG4的区别 |
