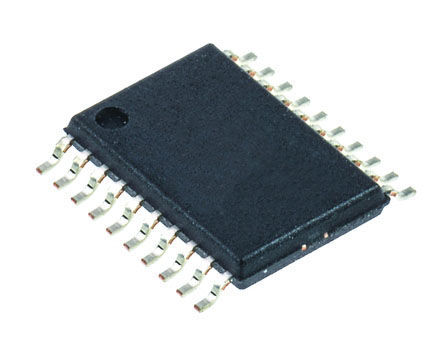

TPS75201QPWP图片2
TPS75201QPWP图片3
TPS75201QPWP图片4
TPS75201QPWP图片5
TPS75201QPWP图片6
TPS75201QPWP图片7

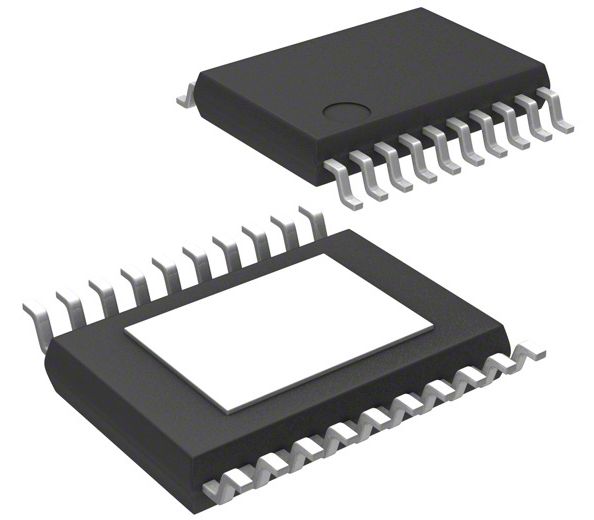

TPS75201QPWP图片8
TPS75201QPWP图片9
TPS75201QPWP图片10
TPS75201QPWP图片11
TPS75201QPWP图片12
TPS75201QPWP图片13
TPS75201QPWP概述

LDO(低压降)线性电压稳压器,1A 至 2A,Texas Instruments### LDO(低压降)线性电压调节器,Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

可调 LDO(低压降)线性电压稳压器,1A 至 2A,Texas Instruments

### LDO(低压降)线性稳压器,Texas Instruments

低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。


立创商城:
TPS75201QPWP


德州仪器TI:
2-A, ultra-low-dropout voltage regulator with enable & RESET with delay


得捷:
IC REG LIN POS ADJ 2A 20HTSSOP


欧时:
### 可调 LDO(低压降)线性电压稳压器,1A 至 2A,Texas Instruments### LDO(低压降)线性电压调节器,Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。


贸泽:
LDO Voltage Regulators Fast-Tran-Resp 2-A


e络盟:
电压稳压器, LDO, 可调, 2.7V至5.5V输入, 210mV压差, 1.5V至5V/2A输出, HTSSOP-20


艾睿:
LDO Regulator Pos 1.5V to 5V 2A 20-Pin HTSSOP EP Tube


安富利:
LDO Regulator Pos 1.5V to 5V 2A 20-Pin HTSSOP EP Tube


TME:
Voltage stabiliser


Verical:
LDO Regulator Pos 1.5V to 5V 2A 20-Pin HTSSOP EP Tube


Newark:
# TEXAS INSTRUMENTS  TPS75201QPWP  V REG, LDO 2A ADJ, 75201, HTSSOP20


力源芯城:
快速瞬态响应2A低压差稳压器


DeviceMart:
IC REG LDO ADJ 2A 20-HTSSOP


Win Source:
Linear Voltage Regulator IC Positive Adjustable 1 Output 1.5 V ~ 5 V 2A 20-HTSSOP


TPS75201QPWP中文资料参数规格
技术参数

额定功率 7.2 W

输出接口数 1

输入电压DC 5.00V max

输出电压 1.5V ~ 5V

输出电流 2 A

供电电流 125 µA

针脚数 20

耗散功率 7.2 W

静态电流 0.075 mA

输出电容类型 Tantalum

跌落电压 210 mV

调节输出数 1

输入电压Max 5.5 V

输入电压Min 2.7 V

输出电压Max 5 V

输出电压Min 1.5 V

输出电流Max 2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 7200 mW

精度 ±2 %

电源电压Min 2.7 V

输入电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

TPS75201QPWP引脚图与封装图

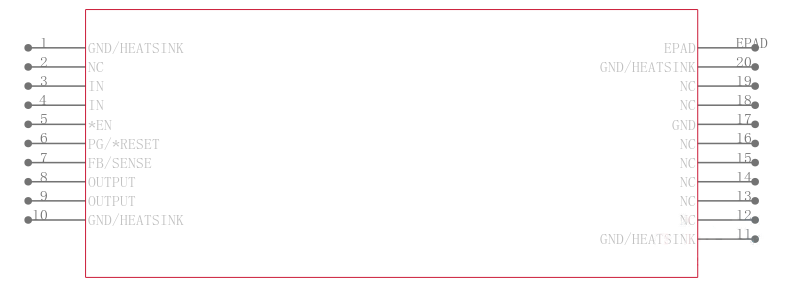

TPS75201QPWP引脚图

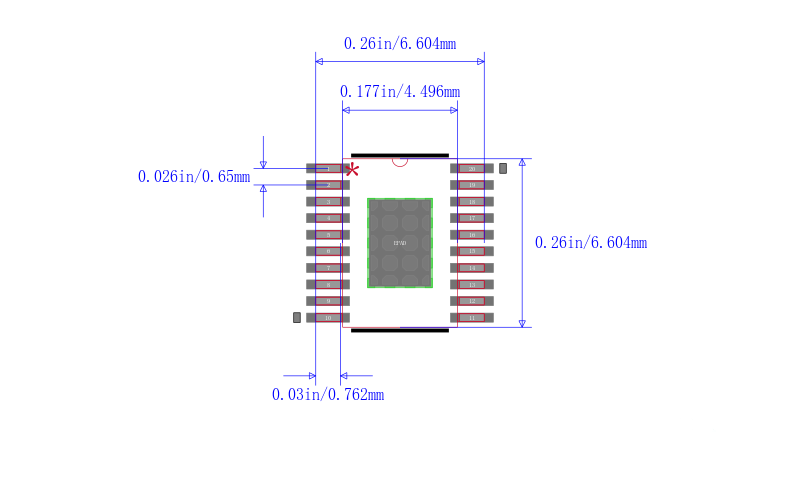

TPS75201QPWP封装图

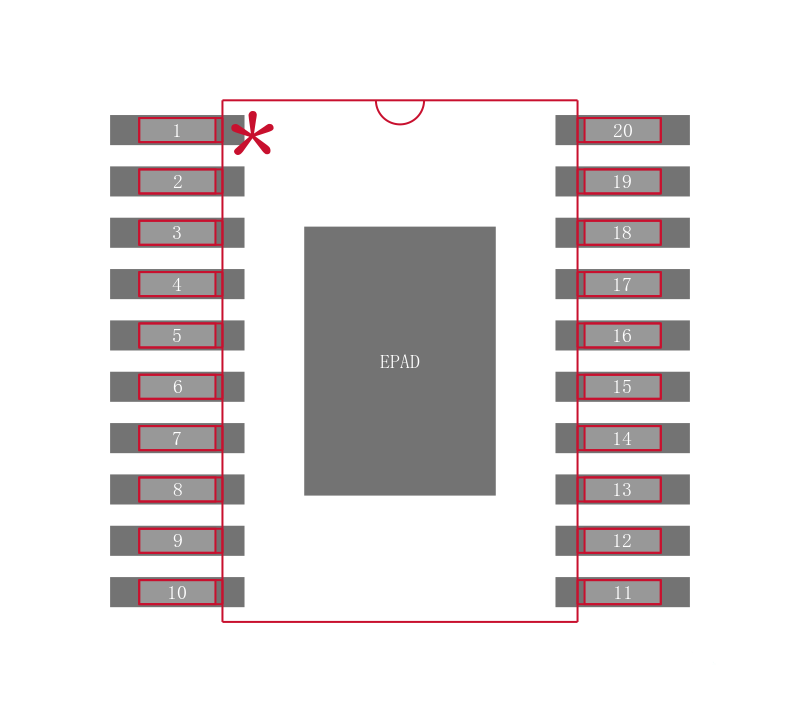

TPS75201QPWP封装焊盘图
在线购买TPS75201QPWP
型号: TPS75201QPWP
制造商: TI 德州仪器
描述:LDO(低压降)线性电压稳压器,1A 至 2A,Texas Instruments ### LDO(低压降)线性电压调节器,Texas Instruments 低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。
替代型号TPS75201QPWP
型号/品牌 代替类型 替代型号对比

TPS75201QPWP

TI 德州仪器

当前型号

当前型号

TPS75201QPWPR

德州仪器

类似代替

TPS75201QPWP和TPS75201QPWPR的区别

TPS75201QPWPG4

德州仪器

类似代替

TPS75201QPWP和TPS75201QPWPG4的区别

TPS75201QPWPRG4

德州仪器

类似代替

TPS75201QPWP和TPS75201QPWPRG4的区别
