TPSE107K020R0100概述

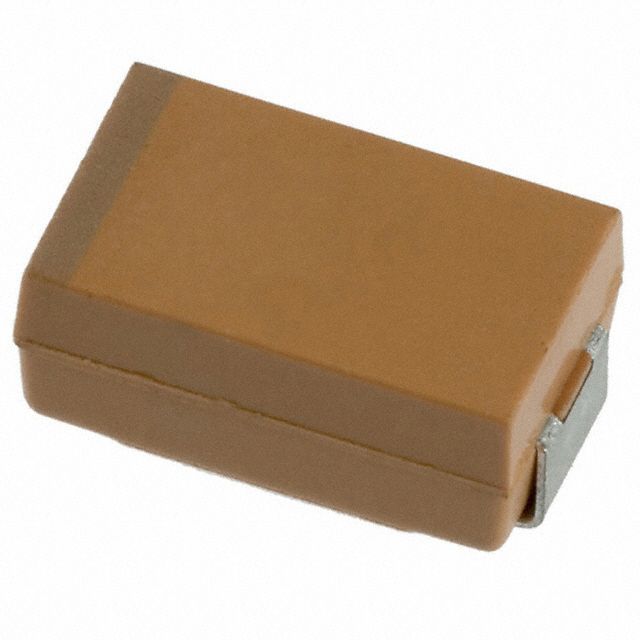

AVX TPSE107K020R0100 表面贴装钽电容, TPS系列, 100 µF, ± 10%, 20 V, 2917 [7343 公制], E

TPS 系列 20 至 50V 直流

的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。

低 ESR（等效串联电阻）

高波纹电流能力

低功率和热消散

尺寸 mm

---

| L | W | H | W1 | A

外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2

A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8

B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8

C | 6 | 3.2 | 2.6 | 2.2 | 1.3

D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3

E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3

V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4

W | 6 | 3.2 | 1.5 | 2.2 | 1.3

TPSE107K020R0100中文资料参数规格

技术参数

额定电压DC 20.0 V

电容 100 µF

等效串联电阻ESR 100 mΩ

容差 ±10 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 20 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 7343

外形尺寸

长度 7.3 mm

宽度 4.3 mm

高度 4.1 mm

封装 7343

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 400

制造应用消费电子产品, Consumer Electronics, 便携式器材, Portable Devices, Industrial, 电源管理, 工业, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17
