TPS5110PWG4参数规格_中文资料_数据手册PDF

TPS5110PWG4概述

开关控制器 Sync Buck w/NMOS LDO Controller

PMIC - 稳压器 - 线性切换式输出降压同步（1），线性（LDO）（1） 300kHz 24-TSSOP

得捷:
IC REG DL BUCK/LNR SYNC 24TSSOP

立创商城:
300kHz

贸泽:
开关控制器 Sync Buck w/NMOS LDO Controller

艾睿:
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 28V Input 24-Pin TSSOP Tube

Chip1Stop:
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 28V Input 24-Pin TSSOP Tube

Verical:
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 28V Input 24-Pin TSSOP Tube

TPS5110PWG4中文资料参数规格

技术参数

输出接口数 2

输出电压 0.9V ~ 3.5V

输出电流 15.0 A

耗散功率 1404 mw

静态电流 900 µA

调节输出数 2

开关频率 300 kHz

拓扑结构 Buck

输入电压Max 28 V

输入电压Min 4.5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1404 mW

电源电压 1.1V ~ 28V

输入电压 4.5V ~ 28V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

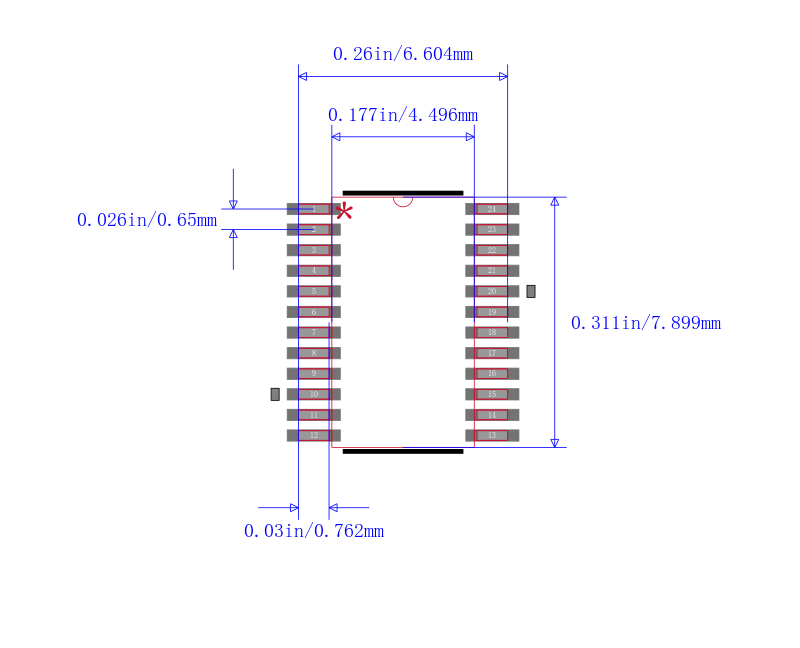

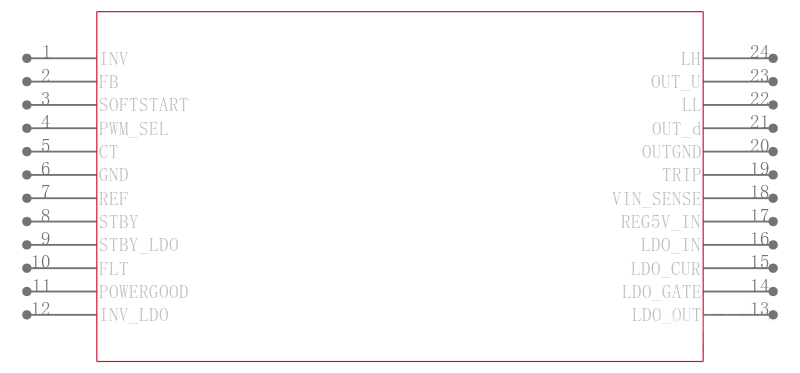

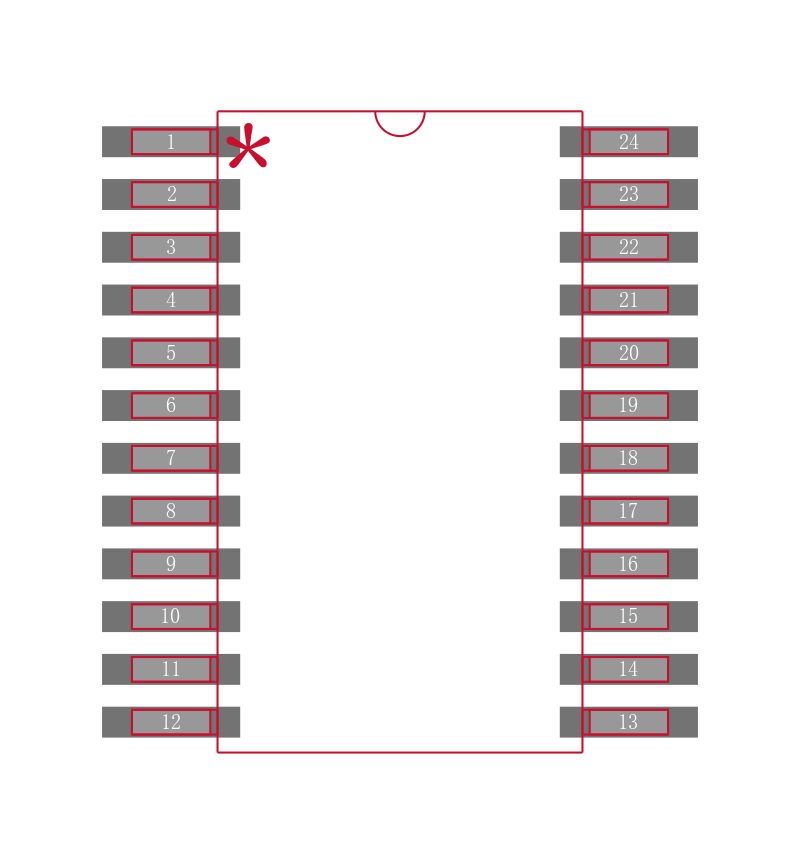

TPS5110PWG4引脚图与封装图

在线购买TPS5110PWG4

型号： TPS5110PWG4

制造商： TI 德州仪器

描述：开关控制器 Sync Buck w/NMOS LDO Controller

立即咨询

替代型号TPS5110PWG4

型号/品牌	代替类型	替代型号对比
TPS5110PWG4 TI 德州仪器	当前型号	当前型号
TPS5110PWR 德州仪器	完全替代	TPS5110PWG4和TPS5110PWR的区别
TPS5110PW 德州仪器	类似代替	TPS5110PWG4和TPS5110PW的区别
TPS5110PWRG4 德州仪器	功能相似	TPS5110PWG4和TPS5110PWRG4的区别
