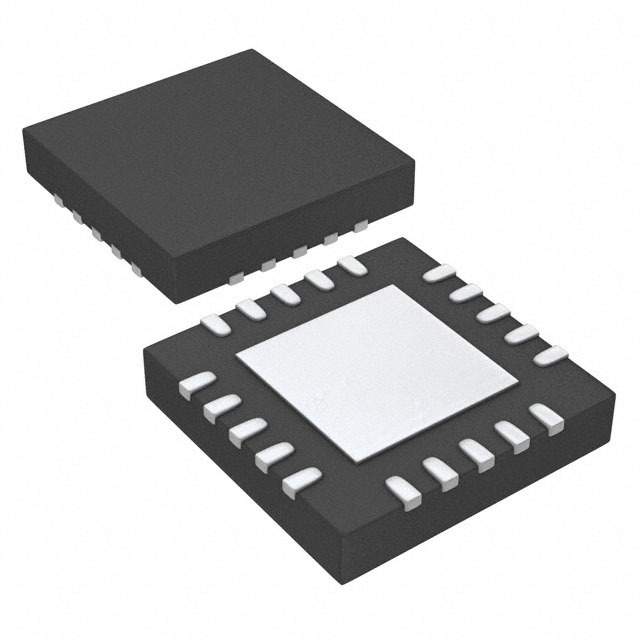

TEXAS INSTRUMENTS TPS7A8300RGWT 电压稳压器, LDO, 可调, 1.1V至6.5V输入, 125mV压差, 800mV至5V/2A输出, VQFN-20
是一款低噪声低压差稳压器 LDO, 可提供2A负载, 最大压差仅为125mV. 印刷电路板 PCB布局, 器件输出电压完全可由用户调节, 无需外部电阻, 从而减少了元件数量. 对于更高输出电压应用, 该器件通过使用外部电阻, 可实现高达5V的输出电压. 该器件支持极低的输入电压, 可使用额外的BIAS轨. 该器件具有极高的精准度, 远程感应和软启动功能, 可降低浪涌电流, 是高电流低电压器件 例如高端微处理器和现场可编程门阵列 FPGA的理想选择. 该器件设计用于为高速通信应用中的噪声敏感元件供电. 该器件具有极低噪声, 6µ VRMS输出和高带宽PSRR特型, 可最大限度地降低高频信号中的相位噪声与时钟抖动.
输出接口数 1
输出电压 0.8V ~ 5V
输出电流 2 A
供电电流 4mA ~ 5mA
针脚数 20
静态电流 2.80 mA
输出电容类型 Ceramic
跌落电压 125 mV
调节输出数 1
输入电压Max 6.5 V
输入电压Min 1.1 V
输出电压Max 5 V
输出电压Min 800 mV
输出电流Max 2 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±1 %
输入电压 1.1V ~ 6.5V
安装方式 Surface Mount
引脚数 20

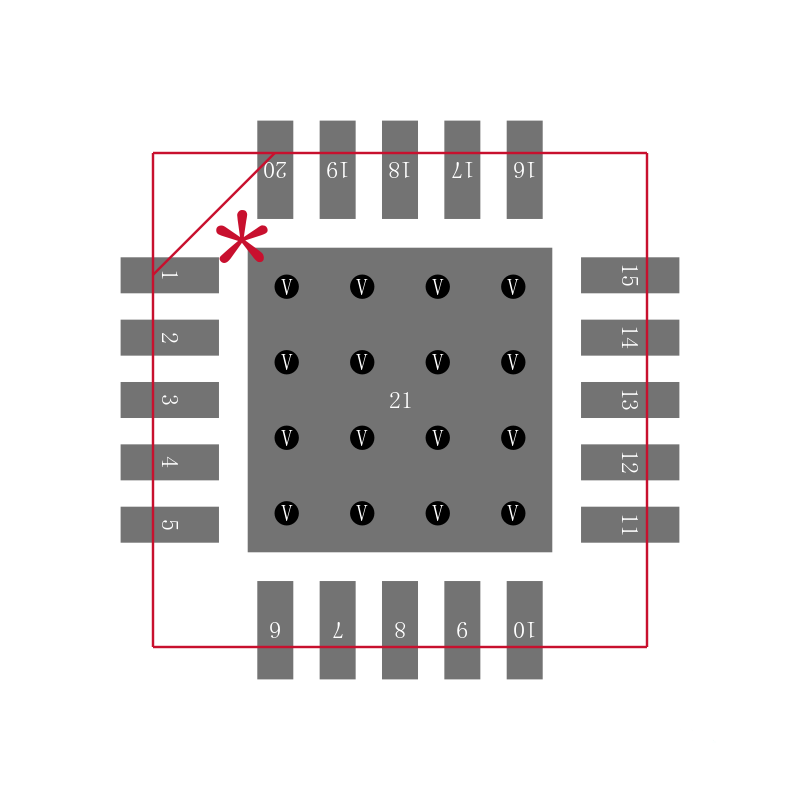

封装 VQFN-20
封装 VQFN-20
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 音频, 医用, 国防, 无线, 消费电子产品, 测试与测量, 军用与航空, 传感与仪器, 信号处理, 射频通信, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
