TPIC6C595D参数规格_中文资料_数据手册PDF

TPIC6C595D概述

TEXAS INSTRUMENTS TPIC6C595D 移位寄存器, 串行至并行, 1元件, SOIC, 16 引脚, 4.5 V, 5.5 V

功率逻辑，Texas Instruments

得捷:
IC PWR 8-BIT SHIFT REGIS 16-SOIC

欧时:
Texas Instruments 8位串行至串行/并行移位寄存器 TPIC6C595D, 单向, 4.5 → 5.5 V电源, 16引脚

立创商城:
TPIC6C595D

德州仪器TI:
8-bit shift register with 100mA/ch

艾睿:
Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SOIC Tube

Chip1Stop:
Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SOIC Tube

Verical:
Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin SOIC Tube

Newark:
Shift Register, Serial to Parallel, 1 Element, 8 bit, SOIC, 16 Pins

DeviceMart:
IC PWR 8-BIT SHIFT REGIS 16-SOIC

TPIC6C595D中文资料参数规格

技术参数

电源电压DC 4.50V min

输出接口数 9

输出电压 ≤33.0 V

输出电流 100 mA

针脚数 16

漏源极电阻 7.00 mΩ

位数 8

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用照明, 信号处理, 车用, 传感与仪器, 发光二极管照明

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

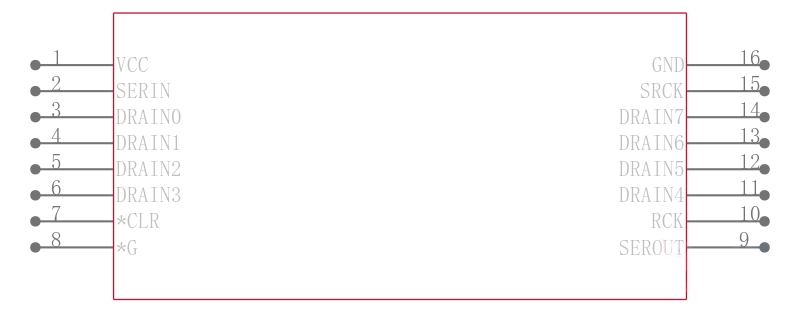

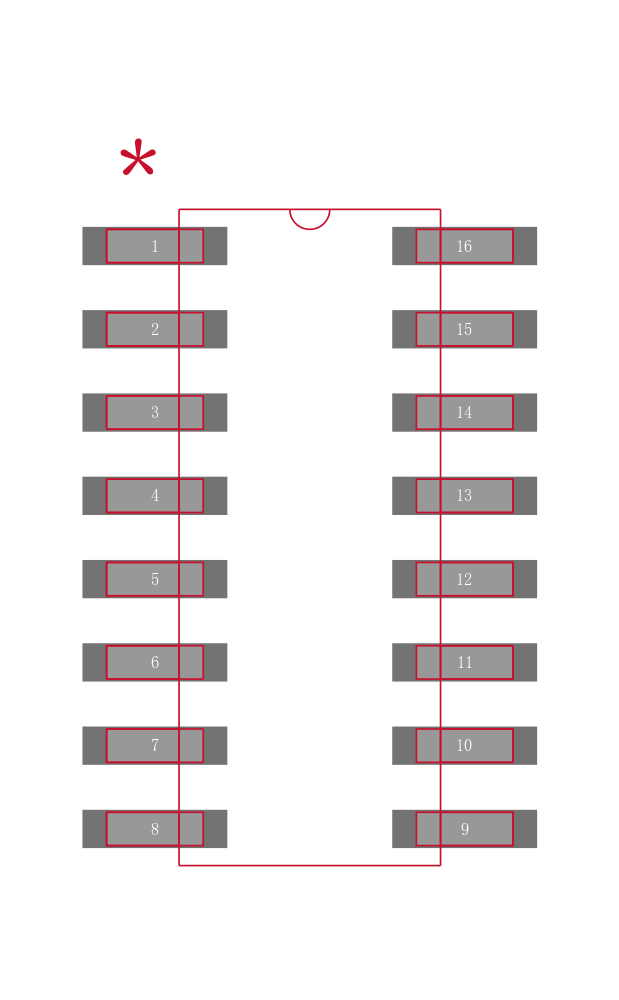

TPIC6C595D引脚图与封装图

在线购买TPIC6C595D

型号： TPIC6C595D

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS TPIC6C595D 移位寄存器, 串行至并行, 1元件, SOIC, 16 引脚, 4.5 V, 5.5 V

立即咨询

替代型号TPIC6C595D

型号/品牌	代替类型	替代型号对比
TPIC6C595D TI 德州仪器	当前型号	当前型号
TPIC6C595DR 德州仪器	完全替代	TPIC6C595D和TPIC6C595DR的区别
TPIC6C596DRG4 德州仪器	完全替代	TPIC6C595D和TPIC6C596DRG4的区别
TPIC6C595DRG4 德州仪器	完全替代	TPIC6C595D和TPIC6C595DRG4的区别
